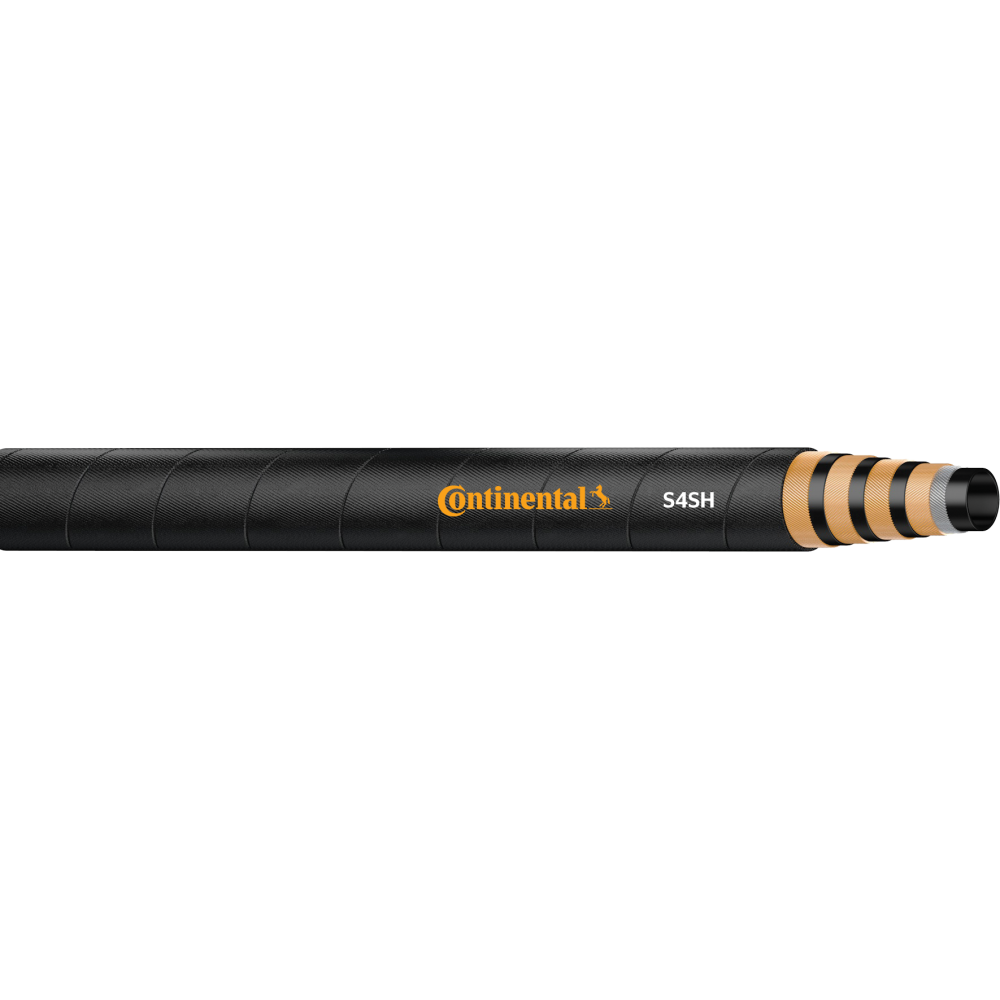

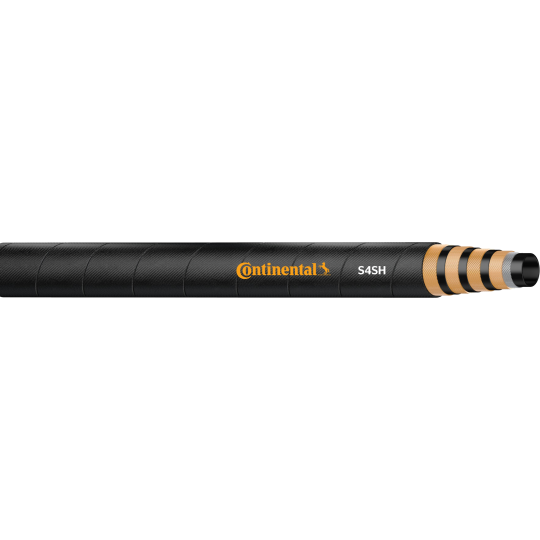

Рукав для очень высокого давления. применим при высоких импульсных нагрузках.
ВНУТРЕННИЙ СЛОЙ: Синтетический каучук
УСИЛЕНИЕ: 4 спирали из высокопрочной стальной проволоки
НАРУЖНЫЙ СЛОЙ: Синтетический каучук с высокой стойкостью к истиранию
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +100°C
СООТВЕТСТВУЕТ НОРМАМ: GB/T 10544 4SH, EN 856 4SH, Certificate of US MSHA
ФАКТОР БЕЗОПАСНОСТИ: 4:1
Технические характеристики
| Артикул | Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Минимальный радиус изгиба, мм |
|---|---|---|---|---|---|---|---|
| S4SH-12-19 | 19 | 3/4 | 33 | 1,57 | 420 | 6090 | 280 |
| S4SH-16-25 | 25 | 1 | 39,9 | 2,10 | 380 | 5510 | 340 |
| S4SH-20-32 | 31,5 | 1 1/4 | 47,1 | 2,63 | 350 | 5080 | 460 |
| S4SH-24-38 | 38 | 1 1/2 | 55,1 | 3,19 | 290 | 4205 | 560 |
| S4SH-32-51 | 51 | 2 | 69,7 | 4,71 | 250 | 3650 | 700 |
