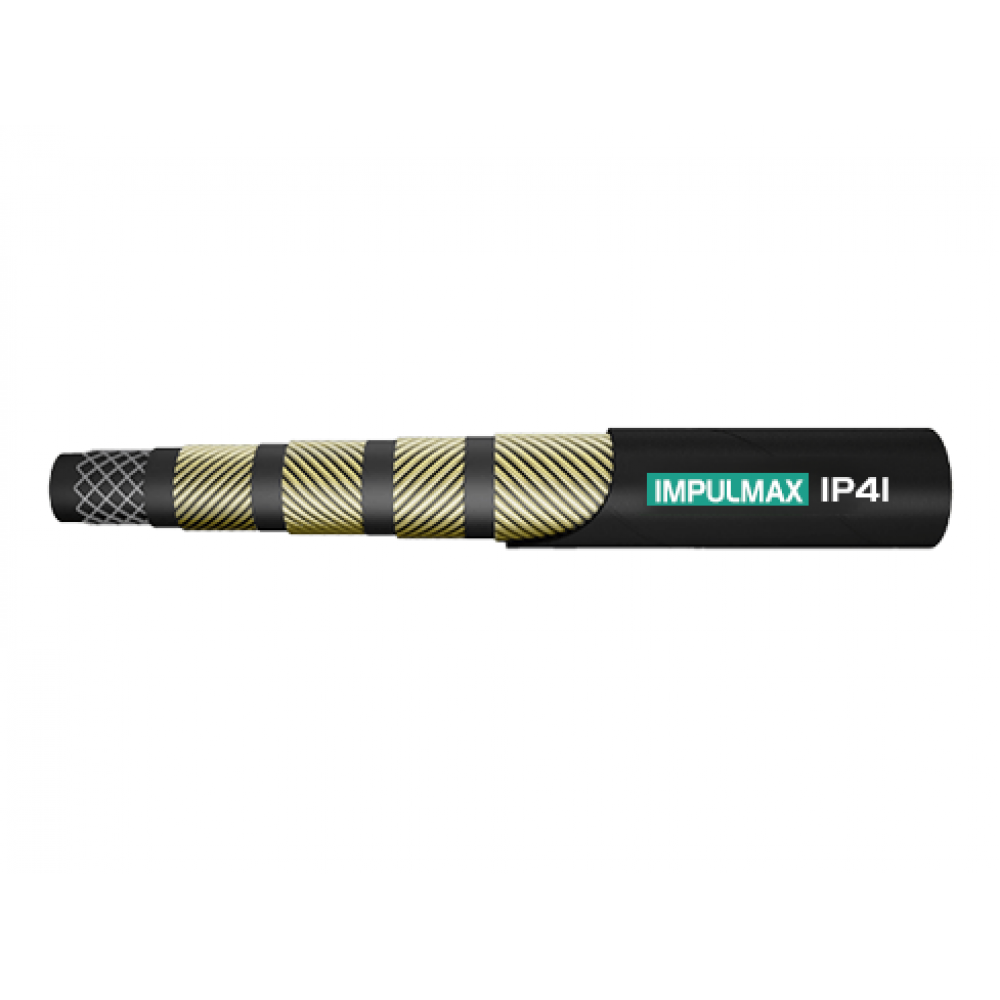

Рукав для передачи гидравлических жидкостей на нефтяной основе. Очень гибкий
ВНУТРЕННИЙ СЛОЙ: Маслостойкая синтетическая резина
УСИЛЕНИЕ: 4 спиральных слоя из высокопрочной стальной проволоки, завернутые в разные стороны, смазанные маслом
НАРУЖНЫЙ СЛОЙ: Синтетическая резина, устойчивая к атмосферным воздействиям
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +125°C
ФАКТОР БЕЗОПАСНОСТИ: 4:1
СООТВЕТСТВУЕТ НОРМАМ: Превышает EN856 4SP, превосходит ISO 18752 CC импульсный тест ≥ 800 000 циклов
Технические характеристики
| Артикул | Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Минимальный радиус изгиба, мм |
|---|---|---|---|---|---|---|---|
| IP41-04 | 6,3 | 1/4 | 17,6 | 0,59 | 450 | 26100 | 100 |
| IP41-05 | 7,9 | 5/16 | 19 | 0,67 | 450 | 26100 | 100 |
| IP41-06 | 9,5 | 3/8 | 21,4 | 0,79 | 445 | 25810 | 110 |
| IP41-08 | 12,5 | 1/2 | 24,5 | 0,93 | 415 | 24070 | 120 |
| IP41-10 | 15,9 | 5/8 | 28,2 | 1,18 | 350 | 20300 | 140 |
| IP41-12 | 19,1 | 3/4 | 30,5 | 1,40 | 350 | 23000 | 200 |
| IP41-16 | 25,4 | 1 | 38,1 | 2,01 | 280 | 16240 | 260 |
| IP41-20 | 31,8 | 1 1/4 | 49,0 | 2,89 | 210 | 12180 | 370 |
| IP41-24 | 38,1 | 1 1/2 | 55,2 | 3,36 | 185 | 10730 | 460 |
| IP41-32 | 50,8 | 2 | 68,5 | 4,64 | 165 | 9570 | 610 |
