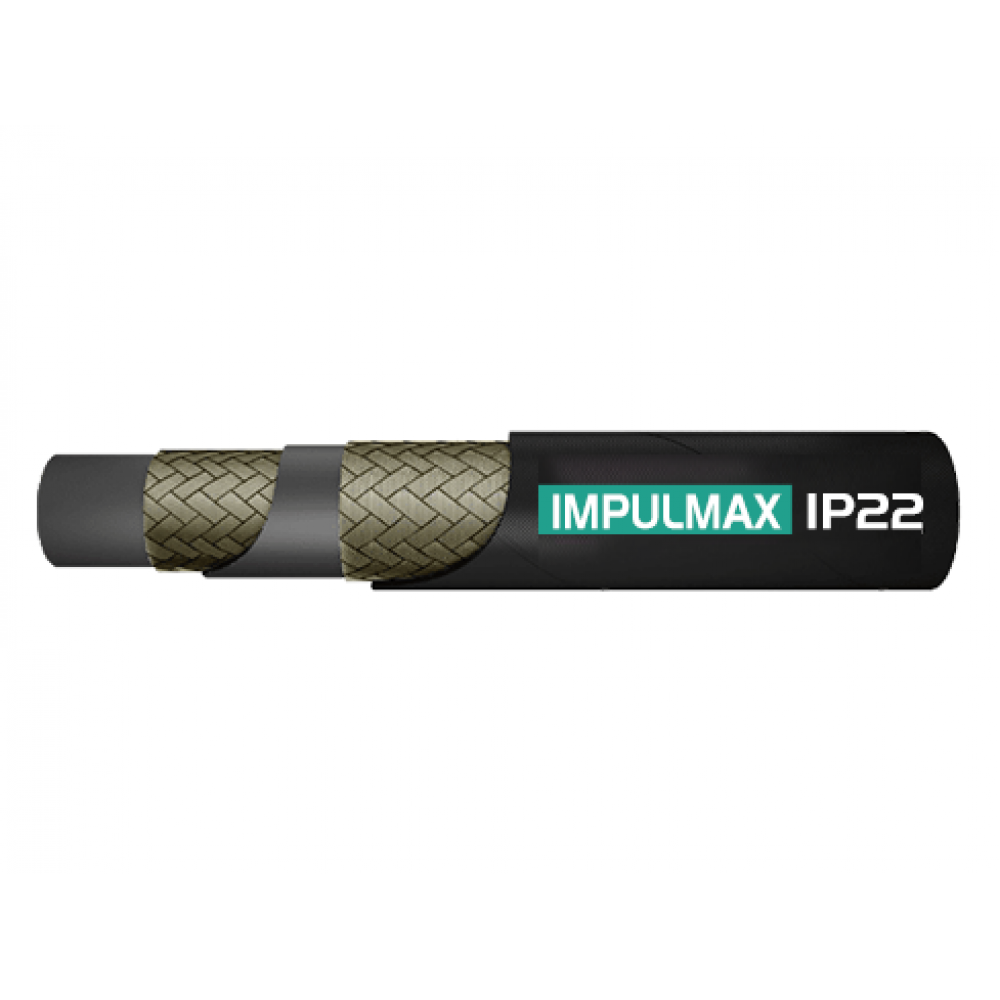

Рукав для передачи гидравлических жидкостей на нефтяной основе. Очень гибкий
ВНУТРЕННИЙ СЛОЙ: Черный синтетический каучук
УСИЛЕНИЕ: 2 оплетки из высокопрочной стальной проволоки
НАРУЖНЫЙ СЛОЙ: Синтетический каучук, устойчивый к атмосферным воздействиям
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +120°C
СООТВЕТСТВУЕТ НОРМАМ: Превышает EN857 2SC, соответствует стандарту ISO 18752 CC импульсный тест ≥ 500 000 циклов
ФАКТОР БЕЗОПАСНОСТИ: 4:1
Технические характеристики
| Артикул | Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Минимальный радиус изгиба, мм |
|---|---|---|---|---|---|---|---|
| IP22-04 | 6,3 | 1/4 | 13,3 | 0,26 | 400 | 5800 | 75 |
| IP22-05 | 7,9 | 5/16 | 14,9 | 0,30 | 350 | 5075 | 85 |
| IP22-06 | 9,5 | 3/8 | 17,1 | 0,38 | 330 | 4785 | 90 |
| IP22-08 | 12,5 | 1/2 | 20,6 | 0,52 | 375 | 3988 | 130 |
| IP22-10 | 15,9 | 5/8 | 24,0 | 0,61 | 250 | 3625 | 170 |
| IP22-12 | 19,1 | 3/4 | 27,5 | 0,75 | 215 | 3118 | 200 |
| IP22-16 | 25,4 | 1 | 35,0 | 1,11 | 165 | 2393 | 250 |
| IP22-20 | 31,8 | 1 1/4 | 43,0 | 1,48 | 125 | 1813 | 320 |
| IP22-24 | 38,1 | 1 1/2 | 50,0 | 1,88 | 90 | 1305 | 400 |
| IP22-32 | 51,8 | 2 | 63,0 | 2,48 | 80 | 1160 | 530 |
