Параметры
Темп. диапазон: -50°С / +135 °С
Макс. раб. темп.: +150 °С

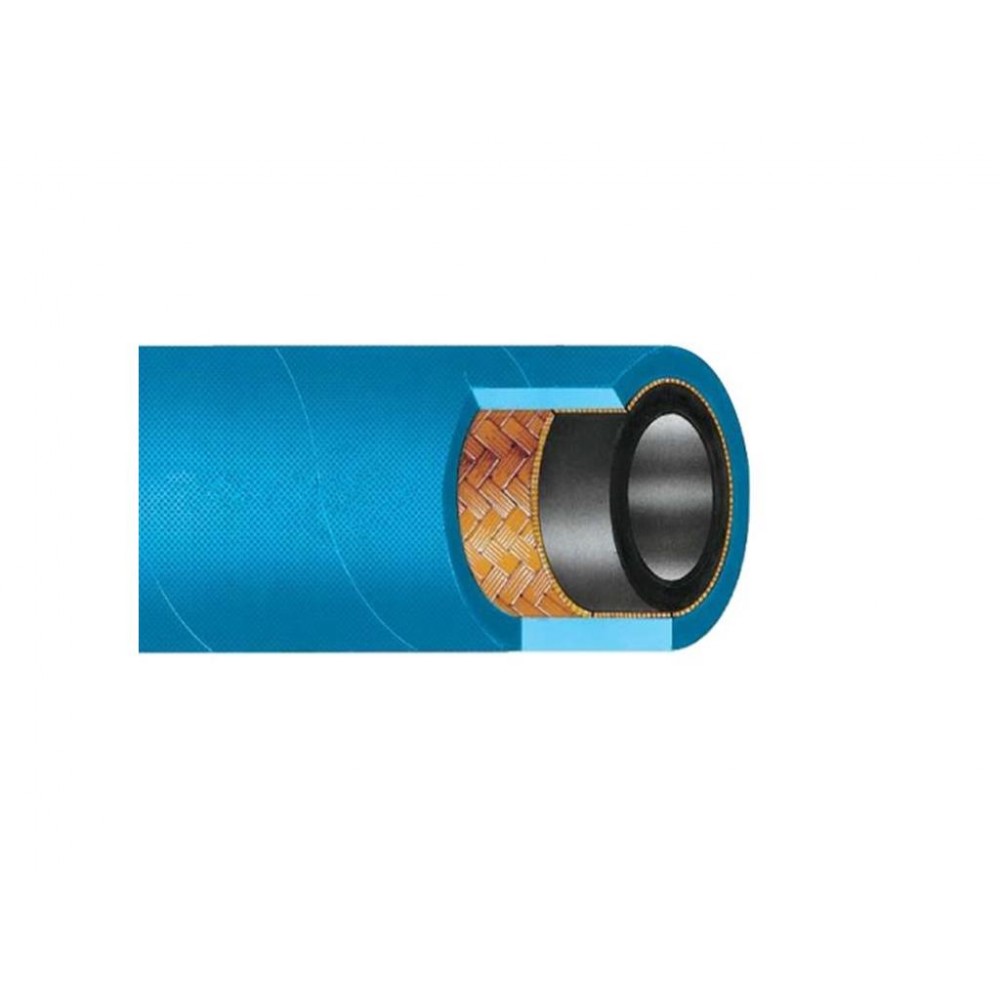

Усиление: 1 слой высокопрочной стальной оплетки
Соотв. нормам: DIN EN 853 1 SN / TS 6387 EN 853 1 SN, SAE 100 R1 AT - R1 ATS / ISO 1436:2009, EN 853 / ISO 1436 / ISO 6805 / EN 13463-1, EN 1804-3 / ISO 1307.
Внутренний слой: специальная синтетическая резина, стойкая к гидравлическим маслам при высокой температуре
Наружный слой: специальная синтетическая резина, стойкая к маслам, истиранию и атмосферным условиям
Сфера применения и жидкости для использования
- Рукав для гидравлических систем среднего и низкого давления в горнодобывающей промышленности, в компрессорах, где температура не превышает +150°С
Технические данные
| Ø внутр. | Ø мет. | Ø нар. | P раб. | P разр. | R изгиба | Вес | ||
|---|---|---|---|---|---|---|---|---|
| DN | mm | mm | bar | bar | mm | g/m | ||
 |
 |
 |
 |
 |
 |
 |
||
| 5 | 9,6 | 11,6 | 250 | 1000 | 90 | 190 | ||
| 6 | 11,1 | 13,2 | 225 | 900 | 100 | 235 | ||
| 8 | 12,6 | 14,8 | 215 | 850 | 115 | 275 | ||
| 10 | 15 | 17,2 | 180 | 720 | 130 | 355 | ||
| 13 | 18,1 | 20,4 | 160 | 640 | 180 | 435 | ||
| 16 | 21,1 | 23,5 | 130 | 520 | 200 | 500 | ||
| 20 | 25,2 | 27,5 | 105 | 420 | 240 | 635 | ||
| 25 | 33,1 | 35,4 | 88 | 350 | 300 | 930 | ||
| 32 | 40,2 | 43,5 | 63 | 250 | 420 | 1310 | ||
| 40 | 46,7 | 50 | 50 | 200 | 500 | 1480 | ||
| 50 | 60,2 | 63,6 | 40 | 160 | 630 | 2020 | ||
| 63 | 73 | 76,5 | 40 | 160 | 760 | 2670 | ||
| 76 | 85 | 88,5 | 35 | 140 | 900 | 2860 | ||
