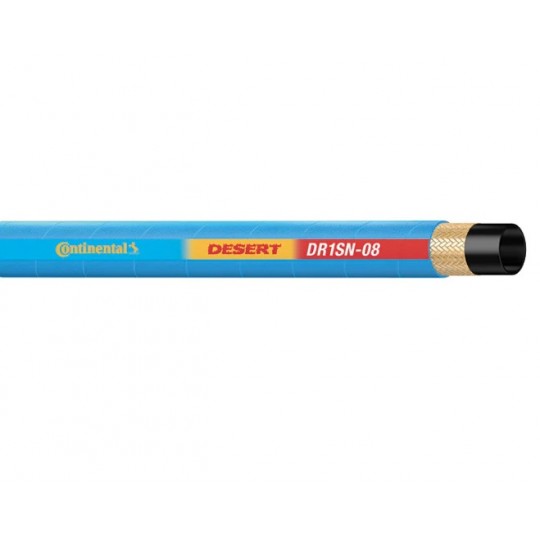

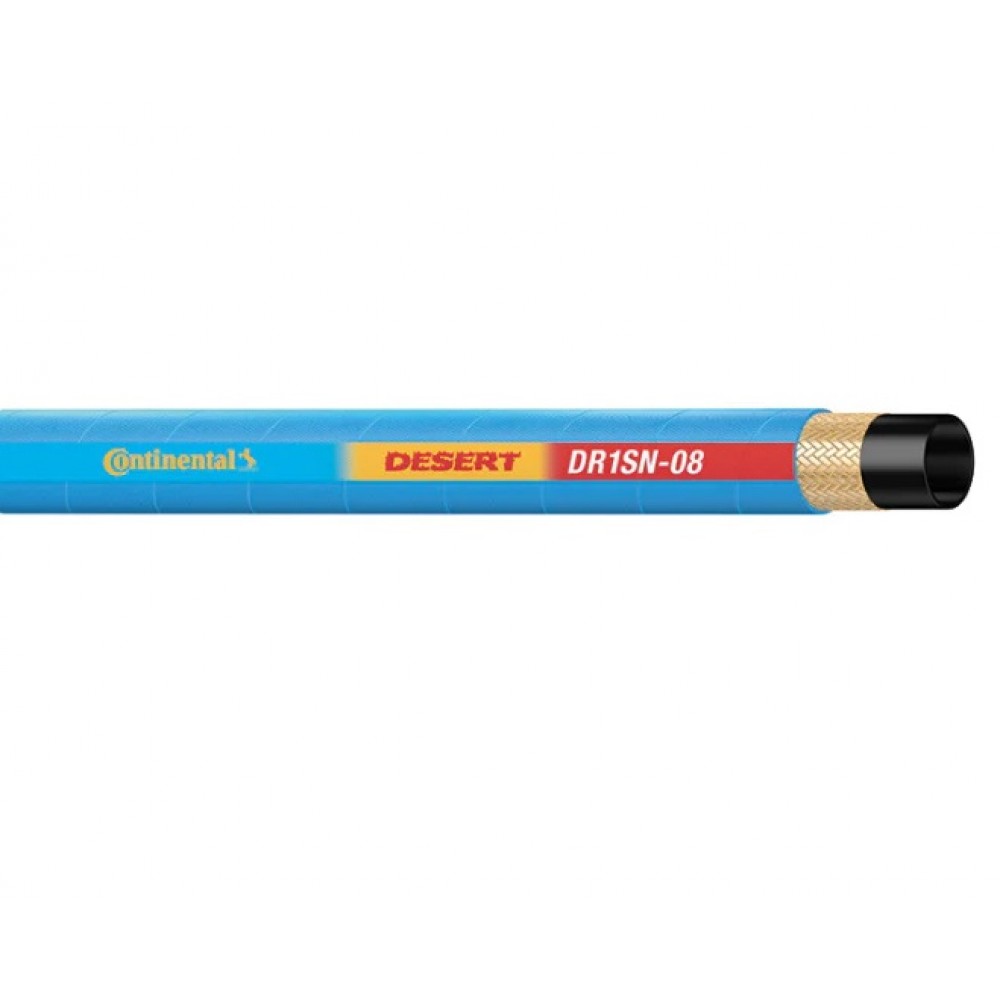

Рукав для передачи гидравлического масла под средним давлением, используемых в мобильной, станкостроительной и сельскохозяйственной технике.
Примененим, где важным фактором являются высокотемпературные гидравлические жидкости на нефтяной или водной основе
ВНУТРЕННИЙ СЛОЙ: Синтетический каучук
УСИЛЕНИЕ: 1 оплетка из высокопрочной проволоки
НАРУЖНЫЙ СЛОЙ: Синтетический каучук
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +150°C
ФАКТОР БЕЗОПАСНОСТИ: 4:1
СООТВЕТСТВУЕТ НОРМАМ: EN853 1SN, SAE J517 100R1S, GB/T 3683.1 1SN, ISO1436 1SN, US MSHA
Подробнее можете ознакомиться с товаром в каталоге продукции
Технические характеристики
| Артикул | Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Минимальный радиус изгиба, мм |
|---|---|---|---|---|---|---|---|
| DR1SN-04-06 | 6,3 | 1/4 | 13,1 | 0,24 | 225 | 3270 | 102 |
| DR1SN-05-08 | 8 | 5/16 | 15,7 | 0,26 | 215 | 3120 | 115 |
| DR1SN-06-10 | 10 | 3/8 | 17,1 | 0,34 | 180 | 2615 | 127 |
| DR1SN-08-13 | 12,5 | 1/2 | 20,3 | 0,42 | 160 | 2320 | 178 |
| DR1SN-10-16 | 16 | 5/8 | 23,4 | 0,50 | 130 | 1890 | 203 |
| DR1SN-12-19 | 19 | 3/4 | 27,4 | 0,63 | 105 | 1530 | 241 |
| DR1SN-16-25 | 25 | 1 | 35,3 | 0,94 | 88 | 1280 | 305 |
| DR1SN-20-32 | 31,5 | 1 1/4 | 43,1 | 1,27 | 63 | 920 | 419 |
| DR1SN-24-38 | 38 | 1 1/2 | 50,1 | 1,53 | 50 | 730 | 508 |
| DR1SN-32-51 | 51 | 2 | 63,6 | 2,15 | 40 | 580 | 635 |
