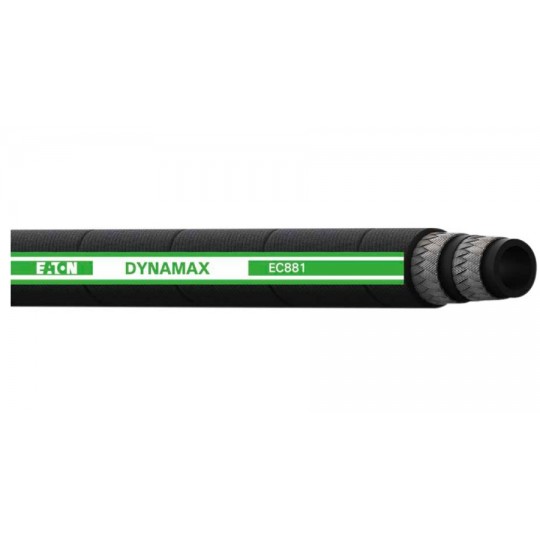

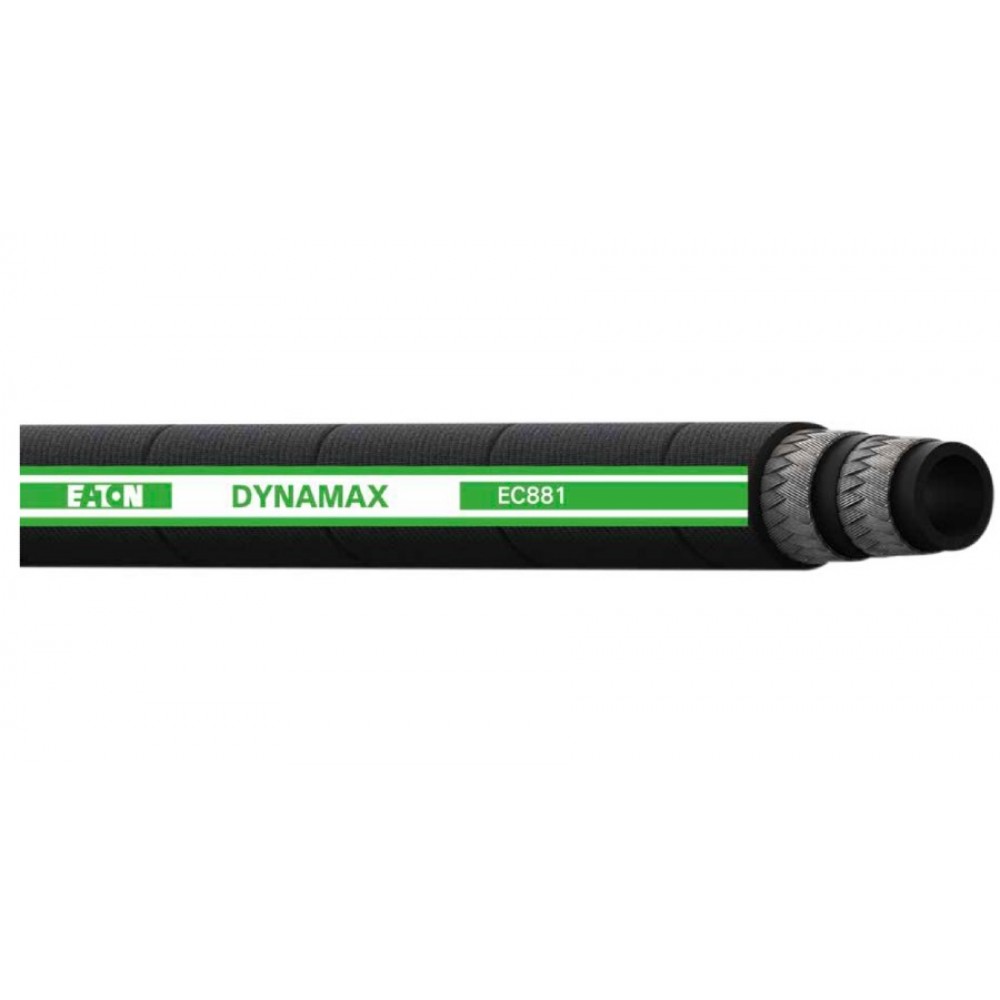

Премиальный рукав EATON DYNAMAX EC881 для гидравлических систем со средним и высоким давлением и тяжелыми условиями эксплуатации. Превосходит стандарты SAE 100R16 Type S, EN 857 2SC, ISO 11237-1 Type 2SC Perfomance. Одобрен MSHA.
Ключевые параметры
Длительный жизненный цикл — протестирован на 1 миллион импульсов, протоколы испытаний предоставляем по запросу.
Высокое рабочее давление значительно превышает давление рукавов 2SN, 2SC, 2SN-K и позволяет заменить рукава 4SP.
Превосходная гибкость позволяет установить данные рукава в самые ограниченные пространства.
Расширенный рабочий температурный диапазон -46°C +127°C
Наружное покрытие DURA-TUFF в 8 раз превосходит стандарт

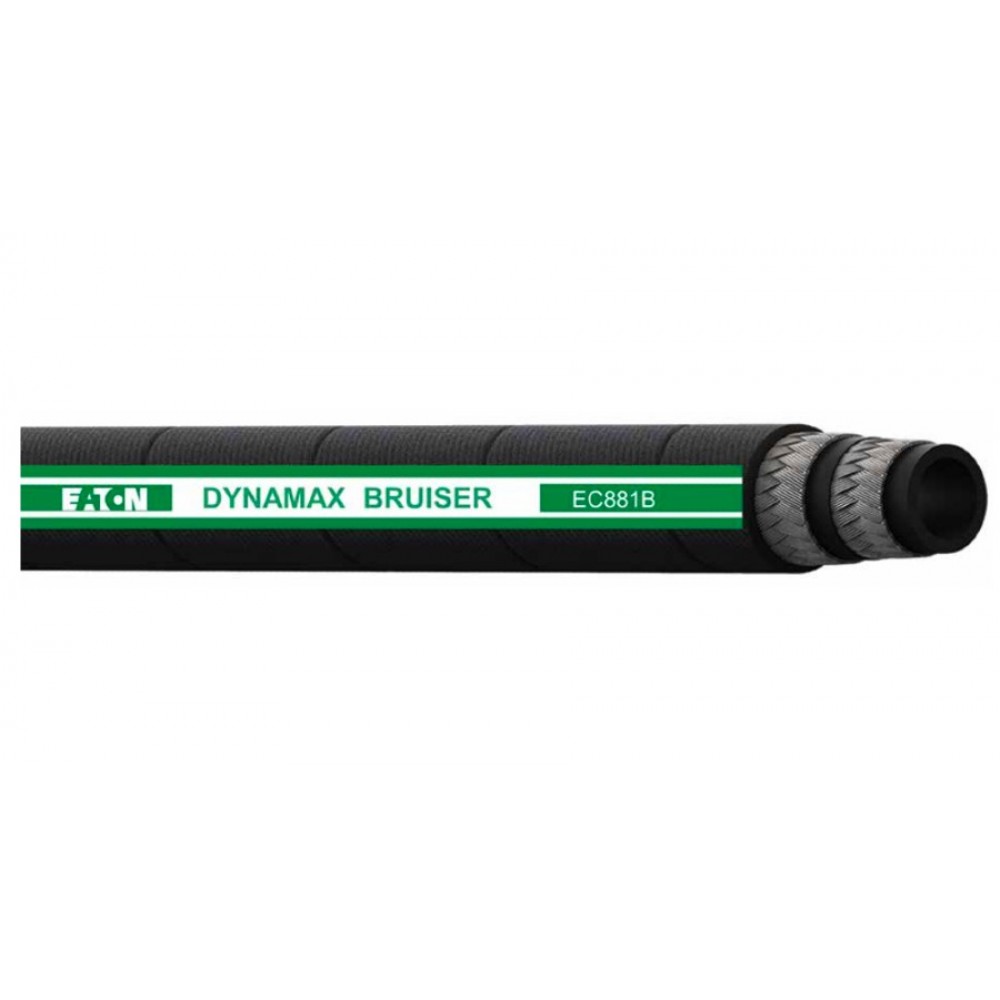

Данный рукав можно заказать с покрытием BRUISER — в 700 раз превосходит стандарт.
- ВНУТРЕННИЙ СЛОЙ — Синтетический каучук,
- АРМИРОВАНИЕ — Две стальных оплетки,
- НАРУЖНЫЙ СЛОЙ — DURA-TUFF синтетическая резина стойкая к абразивному износу.
- РАБОЧАЯ ТЕМПЕРАТУРА -46°C +127°C.
Технические характеристики
| Артикул, каталожный номер EATON | Внутренний диаметр DN | Внутренний диаметр в мм | Внутренний диаметр в дюймах | Наружный диаметр в мм | Рабочее давление, bar | Разрывное давление, bar | Минимальный радиус изгиба в мм | Вес, кг/м |
|---|---|---|---|---|---|---|---|---|
| EC881-4 | 6 | 6.4 | 0.25 | 14.2 | 450 | 1800 | 33 | 0.32 |
| EC881-5 | 8 | 7.9 | 0.31 | 16 | 400 | 1600 | 38 | 0.38 |
| EC881-5 | 10 | 9.5 | 0.38 | 18.3 | 400 | 1600 | 42 | 0.42 |
| EC881-8 | 12 | 12.7 | 0.50 | 21.5 | 360 | 1440 | 60 | 0.58 |
| EC881-10 | 16 | 15.9 | 0.63 | 24.7 | 350 | 1400 | 68 | 0.75 |
| EC881-12 | 19 | 19 | 0.75 | 28.6 | 330 | 1320 | 80 | 1.03 |
| EC881-16 | 25 | 25.4 | 1.00 | 36.6 | 280 | 1120 | 150 | 1.47 |
| EC881-20 | 31 | 31.8 | 1.25 | 44.3 | 172 | 668 | 210 | 1.75 |
| EC881-24 | 38 | 38.1 | 1.50 | 52.8 | 138 | 552 | 250 | 1.91 |
| EC881-32 | 51 | 50.8 | 2.00 | 65.5 | 110 | 440 | 315 | 2.62 |
