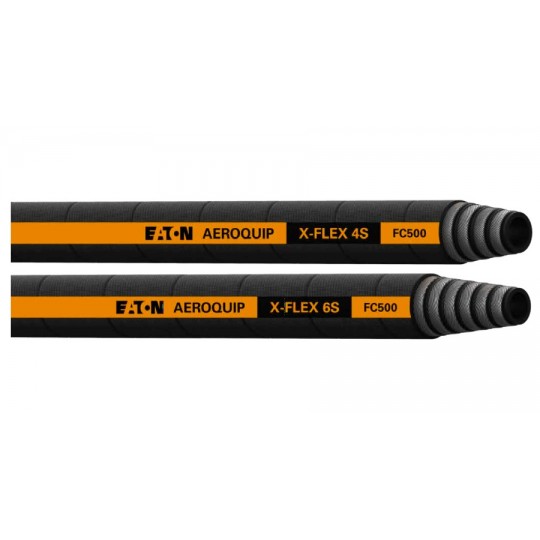

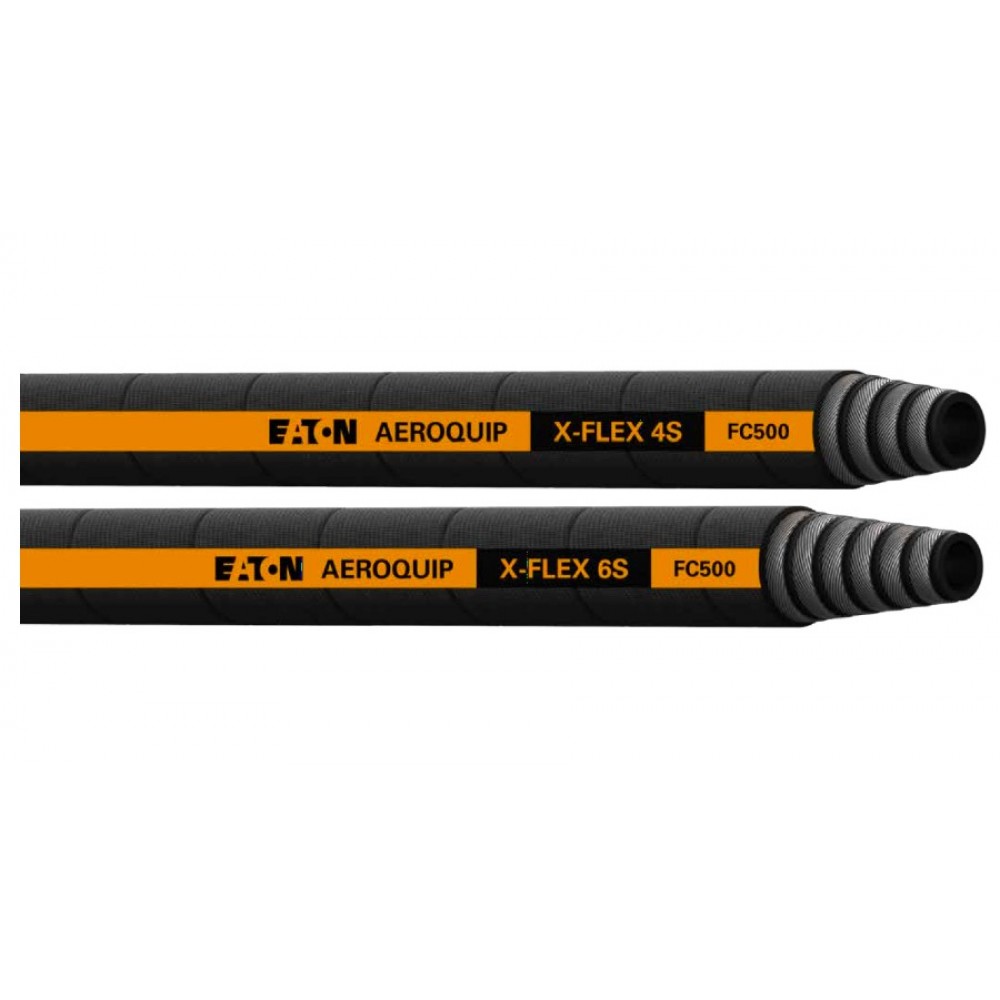

Премиальный рукав FC500 EATON AEROQUIP X-FLEX R13 для гидравлических систем с высоким давлением, импульсными нагрузками и тяжелыми условиями эксплуатации. Превосходит стандарт SAE 100R13, EN 856 Type R13, ISO 3862 Type R13 Performance. Одобрен MSHA.
Супер гибкость — устанавливайте рукава в сложнодоступных местах где рвд других производителей не подходят.
ВЫСОКОЕ РАБОЧЕЕ ДАВЛЕНИЕ по сравнению с рукавами по стандарту EN 856 4SP.
ВНУТРЕННИЙ СЛОЙ: Синтетический каучук
АРМИРОВАНИЕ: DN 19-25 четыре стальных спирали, DN 32-51 шесть стальных спиралей
НАРУЖНЫЙ СЛОЙ: DURA-TUFF синтетическая резина стойкая к абразивному износу, DURA-TUFF в 8 раз превосходит стандарт
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +127°C
Технические характеристики
| Артикул, каталожный номер EATON | Внутренний диаметр в мм | Внутренний диаметр в дюймах | Наружный диаметр в мм | Рабочее давление, bar | Разрывное давление, bar | Минимальный радиус изгиба в мм | Вес, кг/м |
|---|---|---|---|---|---|---|---|
| FC500-12 | 19,0 | 0,75 | 31,8 | 350 | 1400 | 121,0 | 1,28 |
| FC500-16 | 25,4 | 1,00 | 39,1 | 350 | 1400 | 152,0 | 1,85 |
| FC500-20 | 31,8 | 1,25 | 47,0 | 350 | 1400 | 210,0 | 2,50 |
| FC500-24 | 38,1 | 1,50 | 55,1 | 350 | 1400 | 254,0 | 3,38 |
| FC500-32 | 50,8 | 2,00 | 72,6 | 350 | 1400 | 476,0 | 6,07 |
