ПРИМЕНЕНИЕ

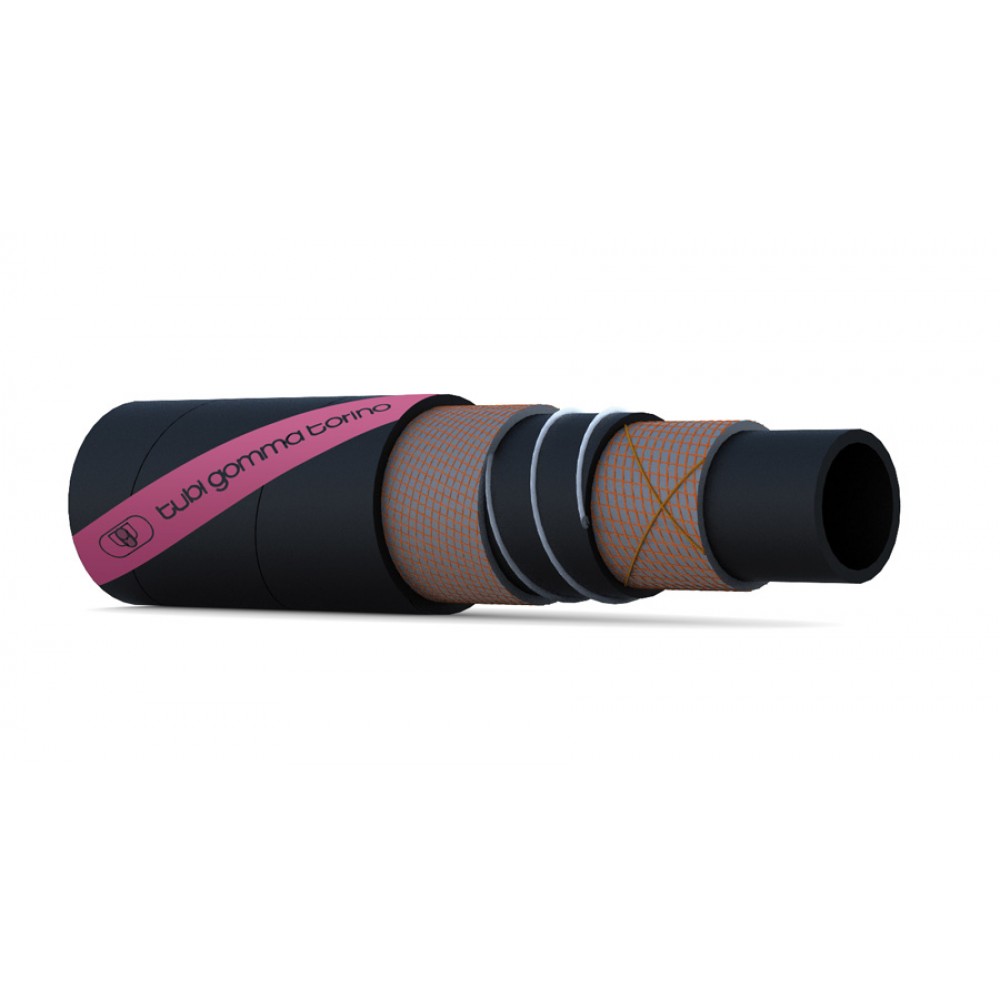

Напорно-всасывающий рукав для химически активных веществ, в соответствии со стандартом EN 12115. Для более точной информации, пожалуйста проверьте таблицу химической сопротивляемости.
ВНУТРЕННИЙ СЛОЙ: EPDM антистатическая резина, гладкий, черного цвета
УСИЛЕНИЕ: Усиленная синтетическая оплетка, со спиралью из стальной проволоки, с двумя перекрестными медными проволоками для заземления рукава
НАРУЖНЫЙ СЛОЙ: CR (хлоропрен) резина, огнеупорная и антистатическая (R<106 Oм/м), гладкий, черного цвета, устойчивый к химическому и климатическому воздействию
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +100°C
РАЗРЕШЕНИЕ/СТАНДАРТ: EN 12115 / TRbF
Дополнительно можно запросить другие размеры и рабочее давление. Техническая информация, состав и структура резины могут быть изменены без уведомления.
Технические характеристики
| Внутренний диаметр в мм | Внутренний диаметр в дюймах | Наружный диаметр в мм | Наружный диаметр в дюймах | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Разрывное давление, bar | Разрывное давление, psi | Минимальный радиус изгиба, мм | Длина бухты, м | Вакуум |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 | 3/4 | 31 | 1 7/32 | 0.70 | 16 | 240 | 64 | 960 | 125 | 40 | 0.9 |
| 25 | 1 | 37 | 1 29/64 | 0.92 | 16 | 240 | 64 | 960 | 150 | 40/61 | 0.9 |
| 32 | 1 1/4 | 44 | 1 47/64 | 1.09 | 16 | 240 | 64 | 960 | 175 | 40/61 | 0.9 |
| 38 | 1 1/2 | 51 | 2 | 1.35 | 16 | 240 | 64 | 960 | 225 | 40/61 | 0.9 |
| 51 | 2 | 67 | 2 41/64 | 1.84 | 16 | 240 | 64 | 960 | 275 | 40/61 | 0.9 |
| 63.5 | 2 1/2 | 80 | 3 5/32 | 2.35 | 16 | 240 | 64 | 960 | 300 | 40/61 | 0.9 |
| 76 | 3 | 92 | 3 5/8 | 3.20 | 16 | 240 | 64 | 960 | 350 | 40/61 | 0.9 |
| 102 | 4 | 118 | 4 41/64 | 4.43 | 12 | 180 | 48 | 720 | 450 | 40/61 | 0.8 |
