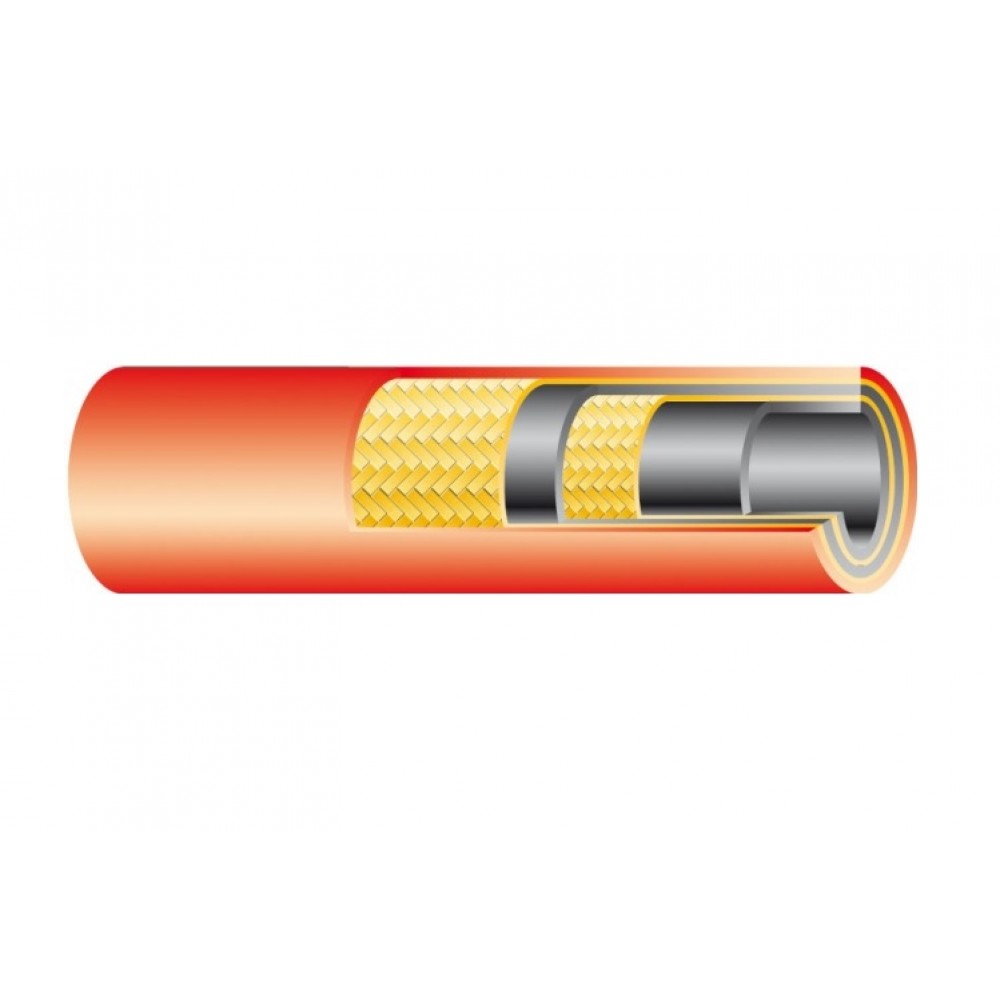

Усиленный рукав для насыщенного пара
ПРИМЕНЕНИЕ
Усиленный рукав предназначен для работы с насыщенным паром, максимальное рабочее давление 17 бар (247 PSI), для использования в химической, металлургической, судостроительной и другой промышленности
ВНУТРЕННИЙ СЛОЙ: Насыщенная резина EPM, устойчивая к пару. По запросу - внутренний слой из бутил-резины
УСИЛЕНИЕ: 2 оплетки из стали
НАРУЖНЫЙ СЛОЙ: Специальная синтетическая проколотая резина (pin-pricked) устойчивая к истиранию, озону, метеоусловиям
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +203°C
Технические характеристики
| Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Разрывное давление, bar | Разрывное давление, psi | Минимальный радиус изгиба, мм | Длина бухты, м |
|---|---|---|---|---|---|---|---|---|---|
| 12,7 | 1/2 | 24,0 | 0,485 | 17 | 247 | 170 | 2465 | 70 | 40 |
| 16,0 | 5/8 | 27,0 | 0,555 | 17 | 247 | 170 | 2465 | 80 | 40 |
| 19,0 | 3/4 | 32,0 | 0,720 | 17 | 247 | 170 | 2465 | 100 | 40 |
| 25,4 | 1 | 38,5 | 0,955 | 17 | 247 | 170 | 2465 | 140 | 40 |
| 32,0 | 1 1/4 | 46,0 | 1,265 | 17 | 247 | 170 | 2465 | 200 | 40 |
| 38,0 | 1 1/2 | 52,0 | 1,580 | 17 | 247 | 170 | 2465 | 250 | 40 |
| 50,8 | 2 | 67,0 | 2,365 | 17 | 247 | 170 | 2465 | 350 | 40 |
| 63,5 | 2 1/2 | 79,5 | 2,97 | 17 | 247 | 170 | 2465 | 450 | 40 |
| 76,2 | 3 | 93,0 | 3,88 | 17 | 247 | 170 | 2465 | 550 | 40 |
| 101,6 | 4 | 124,0 | 6,595 | 17 | 247 | 170 | 2465 | 750 | 40 |
