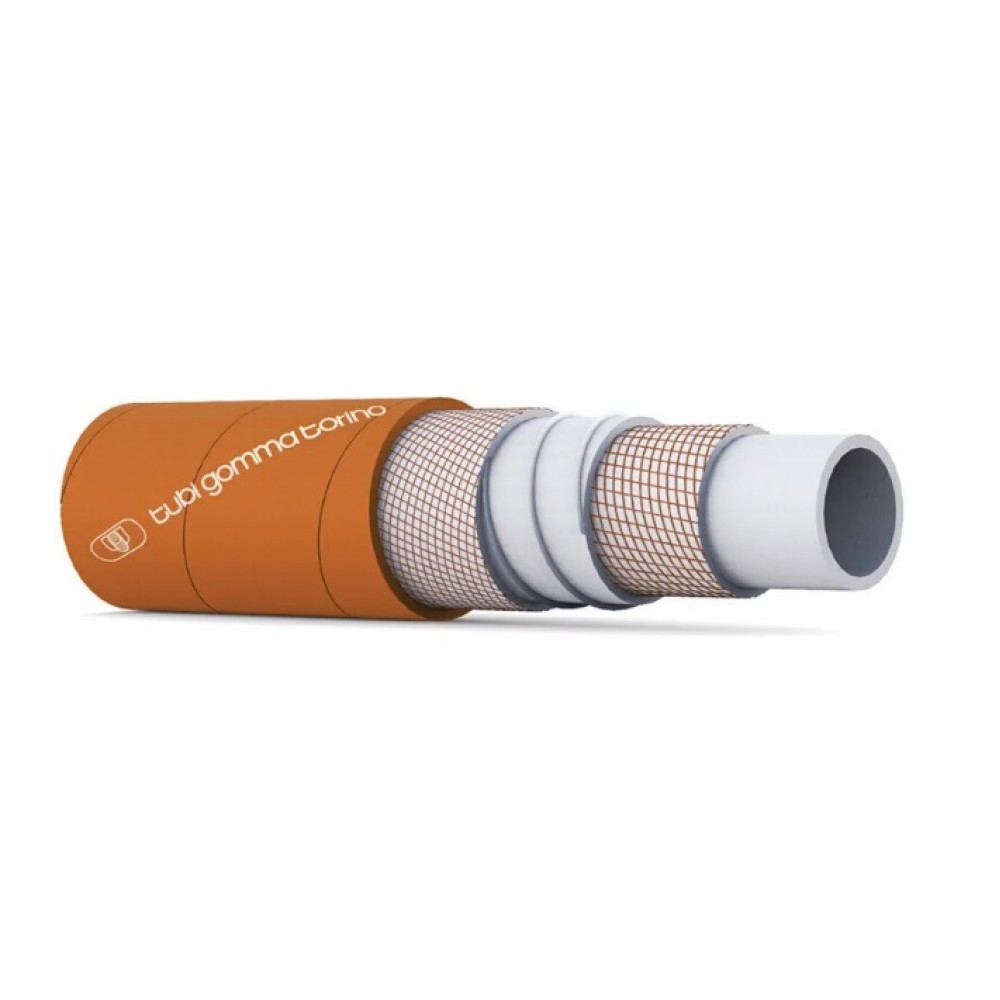

Напорно-всасывающий рукав для пива
ПРИМЕНЕНИЕ
Напорно-всасывающий рукав для пива, вина, алкогольных и безалкогольных напитков
ВНУТРЕННИЙ СЛОЙ: BIIR (бутилкаучук) резина, гладкий, белого цвета, для пищевой промышленности, без запаха и вкуса
УСИЛЕНИЕ: Усиленная синтетическая оплетка, со спиралью из стальной проволоки
НАРУЖНЫЙ СЛОЙ: EPDM резина тканевидная, гладкий, оранжевого цвета, устойчивый к истиранию и к климатическому воздействию
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +120°C, стерилизация при 110°C в течение 30 минут
РАЗРЕШЕНИЕ/СТАНДАРТ: FDA раздел 21 пункт 177.2600(e) для жидких продуктов, BfR, не содержит ADI, не содержит PHTHALATE CE1935/2004
Технические характеристики
| Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Наружный диаметр, дюйм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Разрывное давление, bar | Разрывное давление, psi | Минимальный радиус изгиба, мм | Вакуум, bar | Длина бухты, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 | 3/4 | 32 | 1 1/4 | 0,78 | 12 | 180 | 36 | 540 | 80 | 0,9 | 40 |
| 25 | 1 | 38 | 1 1/2 | 0,92 | 12 | 180 | 36 | 540 | 115 | 0,9 | 40 |
| 32 | 1 1/4 | 46 | 1 13/16 | 1,19 | 12 | 180 | 36 | 540 | 145 | 0,9 | 40 |
| 38 | 1 1/2 | 52 | 2 3/64 | 1,48 | 12 | 180 | 36 | 540 | 180 | 0,9 | 40 |
| 51 | 2 | 65 | 2 9/16 | 1,89 | 12 | 180 | 36 | 540 | 245 | 0,9 | 40 |
| 63,5 | 2 1/2 | 81 | 3 3/16 | 2,91 | 12 | 180 | 36 | 540 | 340 | 0,9 | 40 |
| 65 | 2 9/16 | 83 | 3 15/64 | 2,97 | 12 | 180 | 36 | 540 | 350 | 0,9 | 40 |
| 76 | 3 | 95 | 3 47/64 | 3,41 | 12 | 180 | 36 | 540 | 410 | 0,9 | 40 |
| 102 | 4 | 122 | 4 51/64 | 4,96 | 12 | 180 | 36 | 540 | 580 | 0,9 | 40 |
