ПРИМЕНЕНИЕ
Рукав для систем охлаждения в сталелитейной, сталеплавильной, стекольной промышленности. Рукав для тяжелых условий эксплуатации.

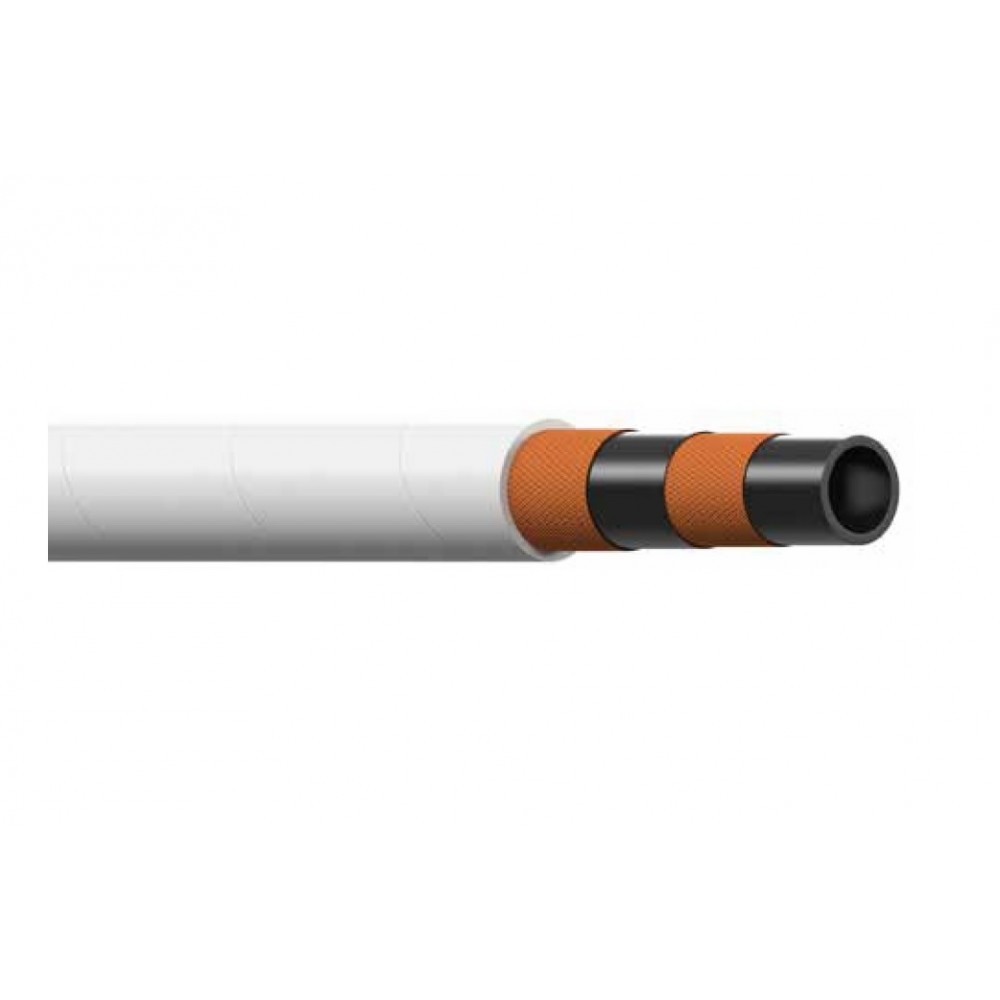

ВНУТРЕННИЙ СЛОЙ: EPDМ резина
УСИЛЕНИЕ: усиленная синтетическая оплетка
НАРУЖНЫЙ СЛОЙ: EPDМ резина и стекловолокно
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +125°C, снаружи до +600°C
Технические характеристики
| Артикул | Внутренний диаметр, DN | Внутренний диаметр, мм | Наружный диаметр в мм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Разрывное давление, bar | Разрывное давление, psi | Длина бухты, м |
|---|---|---|---|---|---|---|---|---|---|
| EHW006-06 | 10 | 9,5 | 18,0 | 0,27 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-08 | 12 | 12,7 | 21,5 | 0,35 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-10 | 16 | 15,9 | 25,0 | 0,42 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-12 | 19 | 19,0 | 28,0 | 0,48 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-16 | 25 | 25,4 | 34,0 | 0,60 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-20 | 31 | 31,8 | 42,0 | 0,82 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-22 | 35 | 35,0 | 46,0 | 0,95 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-24 | 38 | 38,1 | 50,0 | 1,17 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-28 | 45 | 44,5 | 57,0 | 1,39 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-32 | 51 | 50,8 | 63,5 | 1,64 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-40 | 60 | 63,5 | 76,5 | 2,04 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-48 | 80 | 76,2 | 90,0 | 2,58 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-64 | 102 | 101,6 | 116,0 | 3,45 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-80 | 130 | 127,0 | 142,0 | 4,31 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-96 | 150 | 152,4 | 167,0 | 5,16 | 10,5 | 150 | 31 | 450 | 40/61 |
| EHW006-128 | 200 | 203,2 | 221,0 | 8,28 | 10,5 | 150 | 31 | 450 | 20 |
| EHW006-160 | 250 | 254,0 | 274,0 | 11,80 | 10,5 | 150 | 31 | 450 | 20 |
