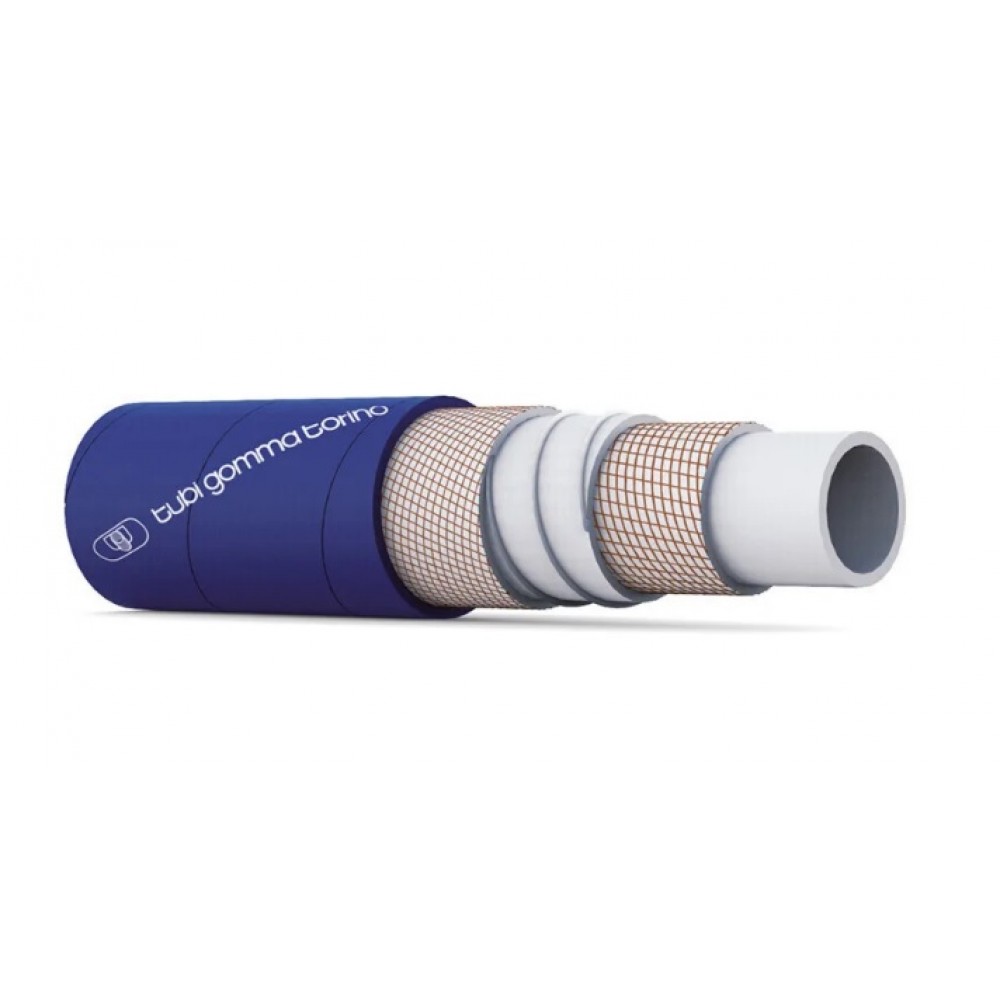

Универсальный напорно-всасывающий рукав для пищевых продуктов
ПРИМЕНЕНИЕ
Универсальный напорно-всасывающий рукав для жиро-содержащих продуктов, питьевой воды, вина, пива и пр.
ВНУТРЕННИЙ СЛОЙ: EPDM резина, гладкий, белого цвета, для пищевой промышленности, без запаха и вкуса
УСИЛЕНИЕ: Усиленная синтетическая оплетка со спиралью из стальной проволоки
НАРУЖНЫЙ СЛОЙ: EPDM резина тканевидная, гладкий, синего цвета, устойчивый к истиранию и к климатическому воздействию
РАБОЧАЯ ТЕМПЕРАТУРА: -40 °C+140°C стерилизация при 110°C в течение 30 минут
РАЗРЕШЕНИЕ/СТАНДАРТ: FDA раздел 21 пункт 177.2600(e) для жиросодержащих продуктов, BfR, не содержит ADI, не содержит PHTHALATE D.M. 21/03/73, CE1935/20044
Дополнительно можно запросить другие размеры и рабочее давление. Техническая информация, состав и структура резины могут быть изменены без уведомления.
Технические характеристики
| Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Наружный диаметр, дюйм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Разрывное давление, bar | Разрывное давление, psi | Минимальный радиус изгиба, мм | Вакуум | Длина бухты, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 | 3/4 | 29 | 1 9/64 | 0,62 | 10 | 150 | 30 | 450 | 80 | 0,9 | 40 |
| 25 | 1 | 35 | 1 3/8 | 0,78 | 10 | 150 | 30 | 450 | 125 | 0,9 | 40 |
| 30 | 13/16 | 42 | 1 21/32 | 1,00 | 10 | 150 | 30 | 450 | 150 | 0,9 | 40 |
| 32 | 1 1/4 | 44 | 1 47/64 | 1,20 | 10 | 150 | 30 | 450 | 160 | 0,9 | 40 |
| 38 | 1 1/2 | 50 | 1 31/32 | 1,40 | 10 | 150 | 30 | 450 | 190 | 0,9 | 40 |
| 40 | 1 37/64 | 52 | 2 3/64 | 1,45 | 10 | 150 | 30 | 450 | 200 | 0,9 | 40 |
| 45 | 1 25/32 | 57 | 2 1/4 | 1,61 | 10 | 150 | 30 | 450 | 230 | 0,9 | 40 |
| 51 | 2 | 64 | 2 17/32 | 1,90 | 10 | 150 | 30 | 450 | 255 | 0,9 | 40 |
| 60 | 2 23/64 | 73 | 2 7/8 | 2,25 | 10 | 150 | 30 | 450 | 300 | 0,9 | 40 |
| 63.5 | 2 1/2 | 77 | 3 1/32 | 2,38 | 10 | 150 | 30 | 450 | 320 | 0,9 | 40 |
| 65 | 2 9/16 | 79 | 3 7/64 | 2,66 | 10 | 150 | 30 | 450 | 325 | 0,9 | 40 |
| 70 | 2 3/4 | 84 | 3 5/16 | 2,71 | 10 | 150 | 30 | 450 | 390 | 0,9 | 40 |
| 76 | 3 | 90 | 3 35/64 | 3,07 | 10 | 150 | 30 | 450 | 440 | 0,9 | 40 |
| 80 | 3 5/32 | 94 | 3 45/64 | 3,20 | 10 | 150 | 30 | 450 | 450 | 0,9 | 40 |
| 90 | 3 35/64 | 104 | 4 3/32 | 4,08 | 10 | 150 | 30 | 450 | 460 | 0,9 | 40 |
| 102 | 4 | 118 | 4 41/64 | 4,42 | 10 | 150 | 30 | 450 | 560 | 0,9 | 40 |
| 152 | 6 | 172 | 6 49/64 | 8,30 | 10 | 150 | 30 | 450 | 820 | 0,9 | 40 |
