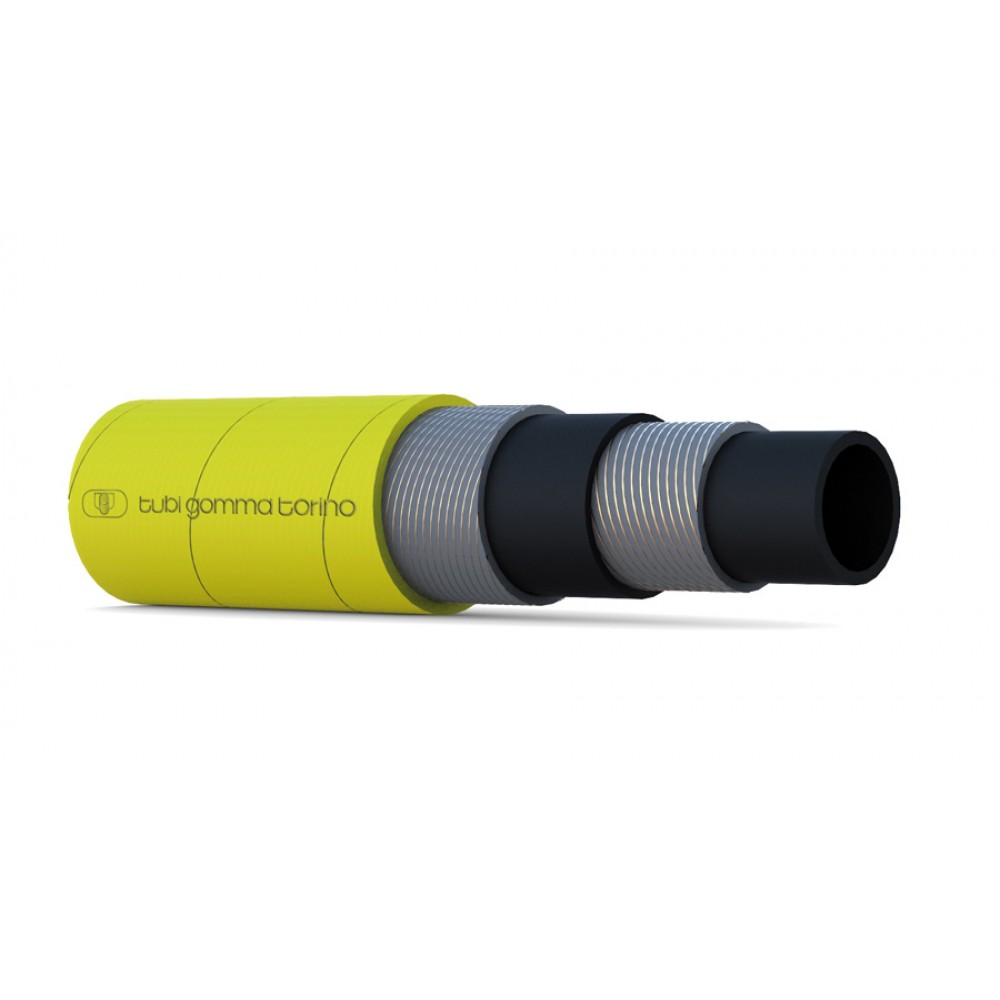

Рукав для подачи сжатого воздуха, внутренний слой SBR, P=40 бар.
ПРИМЕНЕНИЕ
Рукав для подачи сжатого воздуха. Подходит для использования в пневмоинструментах высокого давления, в угледобывающей промышленности, при прокладке дорог, тоннелей и пр.
ВНУТРЕННИЙ СЛОЙ
SBR резина, гладкий, черного цвета
УСИЛЕНИЕ
Усиленная стальная проволочная оплетка
НАРУЖНЫЙ СЛОЙ
SBR резина, тканевидная, гладкий, желтого цвета, устойчивый к истиранию и климатическому воздействию
РАБОЧАЯ ТЕМПЕРАТУРА
-30°C +80°C
Дополнительно можно запросить другие размеры и рабочее давление. Техническая информация, состав и структура резины могут быть изменены без уведомления.
Технические характеристики
| Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Наружный диаметр, дюйм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Разрывное давление, bar | Разрывное давление, psi | Минимальный радиус изгиба, мм | Длина бухты, м |
|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 1/2 | 22 | 7/8 | 0,41 | 40 | 600 | 160 | 2400 | 65 | 40/61 |
| 19 | 3/4 | 28 | 1 7/64 | 0,54 | 40 | 600 | 160 | 2400 | 95 | 40/61 |
| 25 | 1 | 34 | 1 11/32 | 0,69 | 40 | 600 | 160 | 2400 | 125 | 40/61 |
| 32 | 1 1/4 | 42 | 1 21/32 | 1,07 | 40 | 600 | 160 | 2400 | 160 | 40/61 |
| 38 | 1 1/2 | 48 | 1 57/64 | 1,27 | 40 | 600 | 160 | 2400 | 190 | 40/61 |
| 51 | 2 | 64 | 2 17/32 | 1,99 | 40 | 600 | 160 | 2400 | 255 | 40/61 |
| 63 | 2 1/2 | 77 | 3 1/32 | 2,43 | 30 | 450 | 120 | 1800 | 315 | 40/61 |
| 76 | 3 | 90 | 3 35/64 | 2,90 | 30 | 450 | 120 | 1800 | 380 | 40/61 |
| 102 | 4 | 116 | 4 9/16 | 4,10 | 30 | 450 | 120 | 1800 | 510 | 40/61 |
