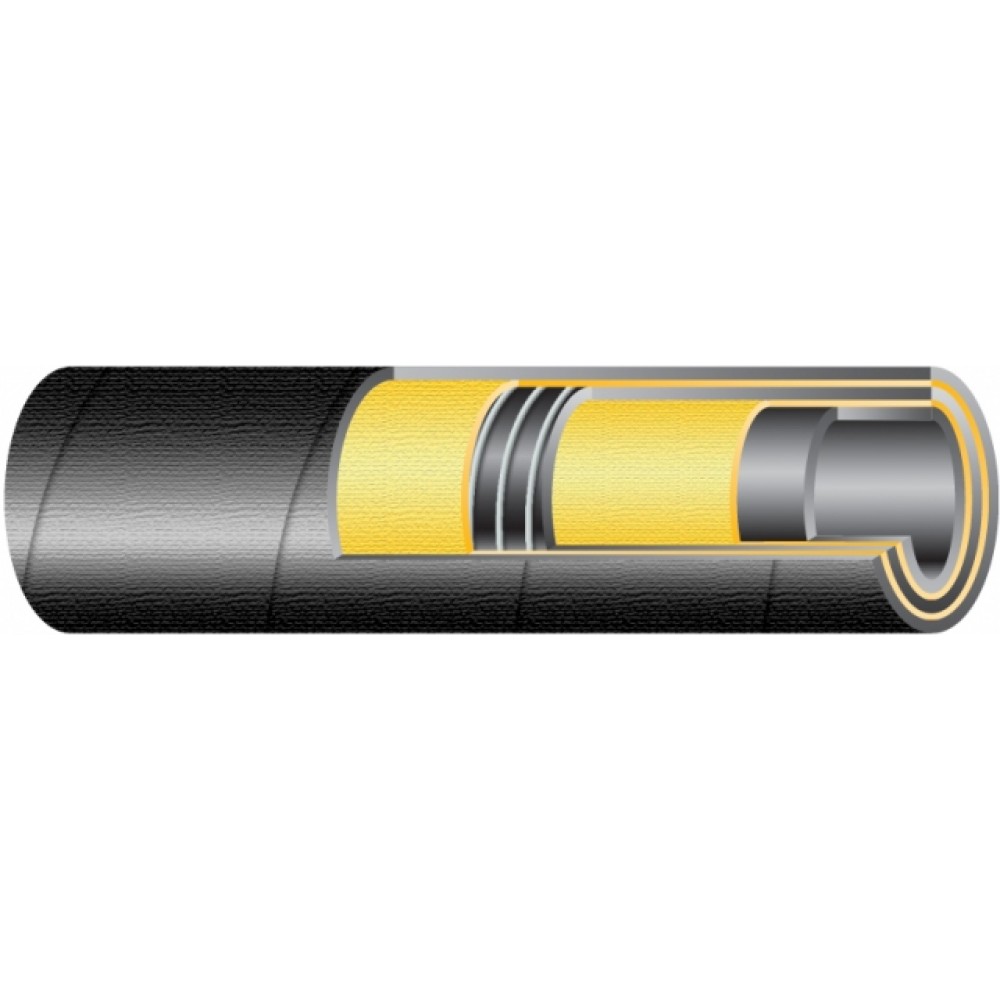

Напорно-всасывающий рукав для масел в гидравлической системе
ПРИМЕНЕНИЕ
Рукав предназначен для использования в промышленности и сельском хозяйстве
ВНУТРЕННИЙ СЛОЙ: специальная резина NBR (бутадиен-нитрильный каучук), стойкая к гидравлическому маслу
УСИЛЕНИЕ: 2 высокопрочные текстильные оплётки со стальной спиралью
НАРУЖНЫЙ СЛОЙ: специальная резина CR (хлоропреновый каучук), стойкая к маслам, теплу, истиранию, воздействию озона и атмосферных условий
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +100°C
СТАНДАРТ: ISO 1307, SAE J517
Технические характеристики
| Внутренний диаметр, мм | Наружный диаметр, мм | Вес, кг/м | Рабочее давление, bar | Разрывное давление, bar | Минимальный радиус изгиба, мм |
|---|---|---|---|---|---|
| 20 | 29 | 0,522 | 21 | 84 | 40 |
| 25 | 35 | 0,638 | 17 | 68 | 45 |
| 32 | 42 | 0,825 | 14 | 56 | 60 |
| 40 | 49 | 1,075 | 10 | 40 | 65 |
| 45 | 56 | 1,396 | 10 | 40 | 90 |
| 50 | 62 | 1,544 | 7 | 28 | 100 |
| 63 | 75,5 | 2,018 | 4 | 16 | 140 |
| 80 | 88 | 2,505 | 4 | 16 | 180 |
| 90 | 103 | 3,162 | 3 | 12 | 215 |
| 100 | 115 | 3,635 | 2 | 8 | 260 |
