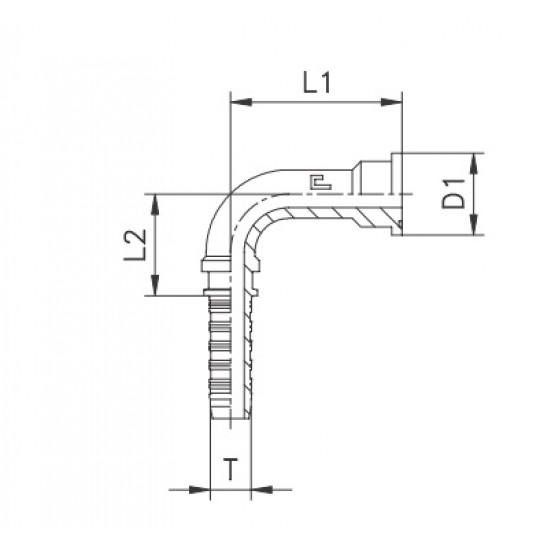

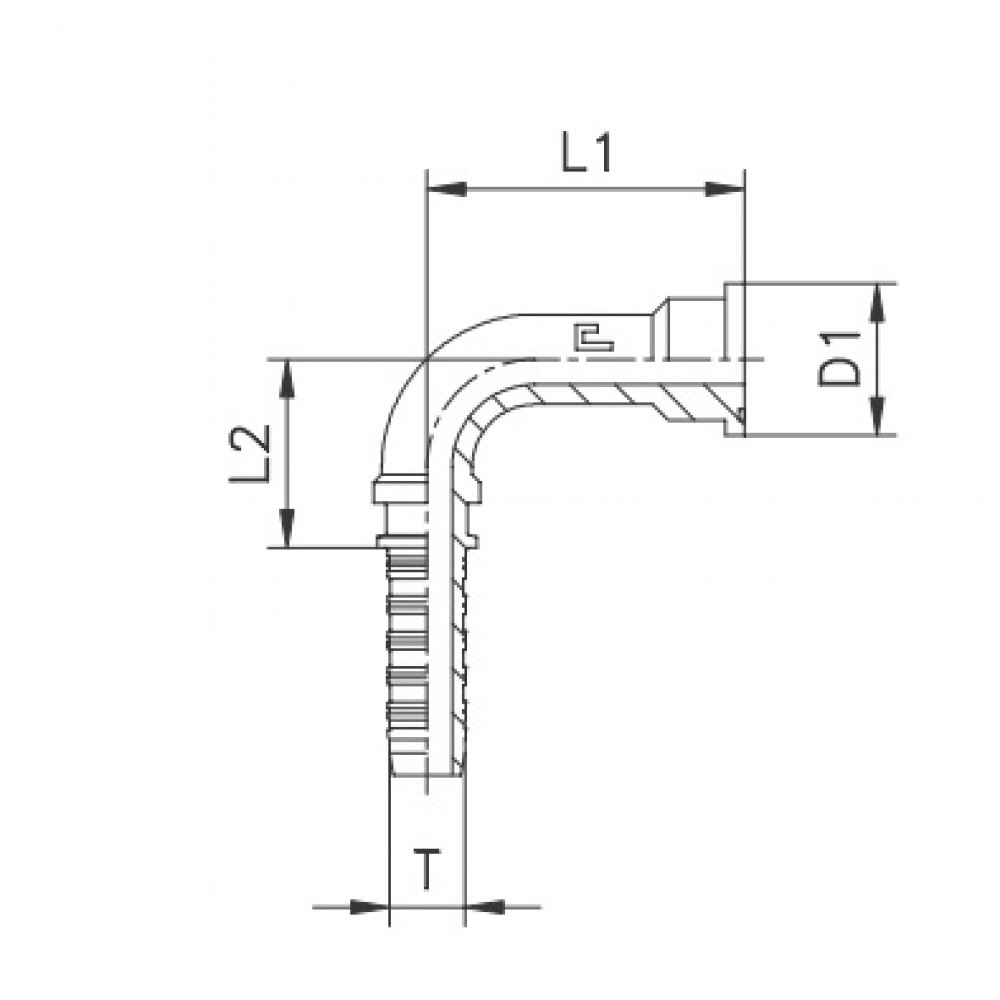

Фланец SFS серия 6000 PSI - SAE J518
Технические характеристики
| Внутренний диаметр рукава | Диаметр фланца | D1 | L1 | L2 | PN (бар) | ||
|---|---|---|---|---|---|---|---|
| DN | DASH | Дюйм | |||||
| 12 | -8 | 1/2 | 1/2 | 31,8 | 42 | 36 | 415 |
| 12 | -8 | 1/2 | 3/4 | 41,3 | 50 | 36 | 415 |
| 16 | -10 | 5/8 | 3/4 | 41,3 | 52 | 40 | 350 |
| 19 | -12 | 3/4 | 3/4 | 41,3 | 61 | 47 | 350 |
| 19 | -12 | 3/4 | 1 | 47,6 | 67 | 47 | 350 |
| 25 | -16 | 1 | 1 | 47,6 | 68 | 63 | 280 |
| 25 | -16 | 1 | 1 1/4 | 54 | 75 | 63 | 280 |
| 31 | -20 | 1 1/4 | 1 1/4 | 54 | 86 | 75,5 | 210 |
| 31 | -20 | 1 1/4 | 1 1/2 | 63,5 | 94,5 | 75,5 | 210 |
| 38 | -24 | 1 1/2 | 1 1/2 | 63,5 | 105 | 101 | 185 |
| 38 | -24 | 1 1/2 | 2 | 79,4 | 121 | 104 | 185 |
| 51 | -32 | 2 | 2 | 79,4 | 136,5 | 137,5 | 165 |
