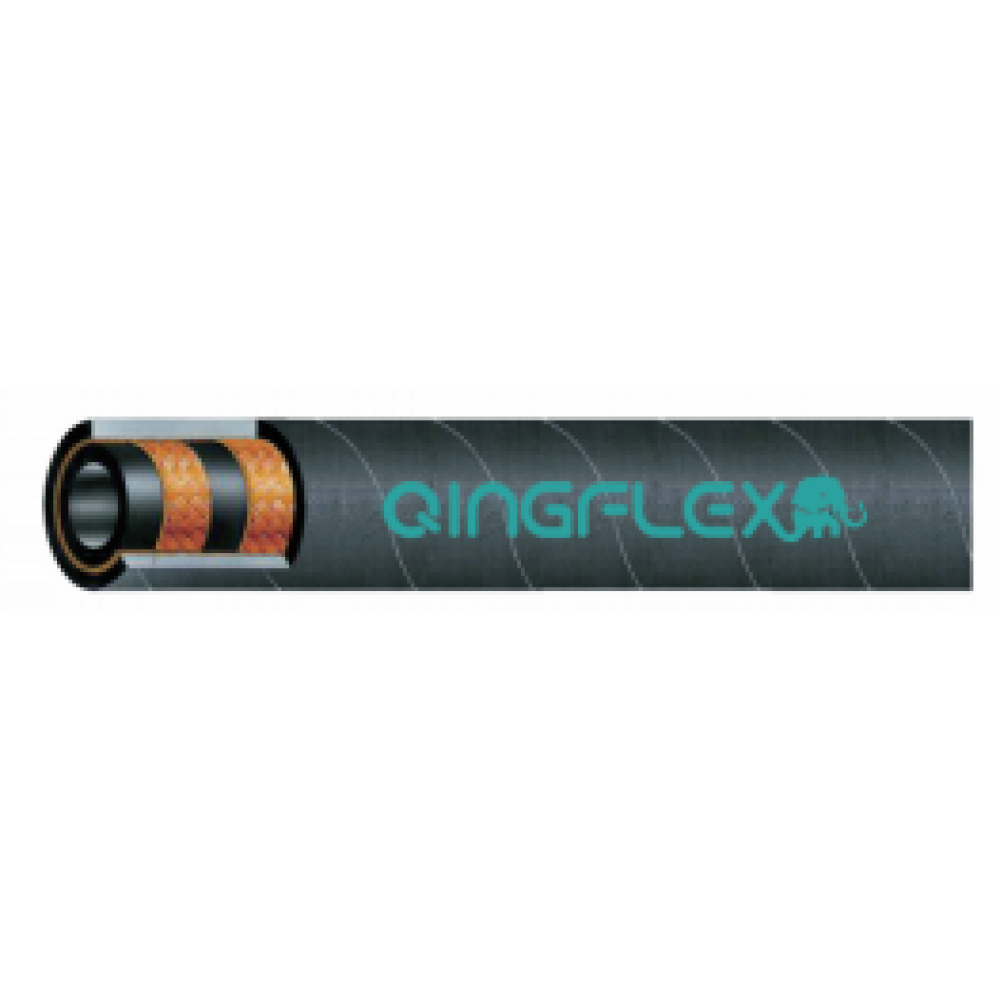

Напорный рукав с перфорацией для работы с насыщенным паром при температурах -40°C +232°C
ВНУТРЕННИЙ СЛОЙ: EPDM, стойкая к насыщенному пару
УСИЛЕНИЕ: оплетка из двух стальных проволок
НАРУЖНЫЙ СЛОЙ: EPDM, устойчивый к истиранию, воздействию погодных условий и озона
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +232°C
Технические характеристики
| Артикул | Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр в мм | Вес, кг/м | Рабочее давление, bar | Разрывное давление, bar | Минимальный радиус изгиба, мм |
|---|---|---|---|---|---|---|---|
| WSH232-06 | 9.7 | 3/8 | 21 | 0,58 | 17 | 170 | 130 |
| WSH232-08 | 12.7 | 1/2 | 24 | 0,69 | 17 | 170 | 180 |
| WSH232-10 | 16 | 5/8 | 27 | 0.83 | 17 | 170 | 200 |
| WSH232-12 | 19 | 3/4 | 32 | 1,07 | 17 | 170 | 240 |
| WSH232-16 | 25.4 | 1 | 38 | 1,36 | 17 | 170 | 300 |
| WSH232-20 | 32 | 1 1/4 | 46 | 1.76 | 17 | 170 | 420 |
| WSH232-24 | 38 | 1 1/2 | 52 | 2.01 | 17 | 170 | 500 |
| WSH232-32 | 50.8 | 2 | 67 | 2.91 | 17 | 170 | 630 |
| WSH232-40 | 63.5 | 2 1/2 | 80.5 | 3.70 | 17 | 170 | 800 |
| WSH232-48 | 76.2 | 3 | 93 | 4.29 | 17 | 170 | 920 |
| WSH232-64 | 101.6 | 4 | 118.5 | 6.72 | 17 | 170 | 1100 |
