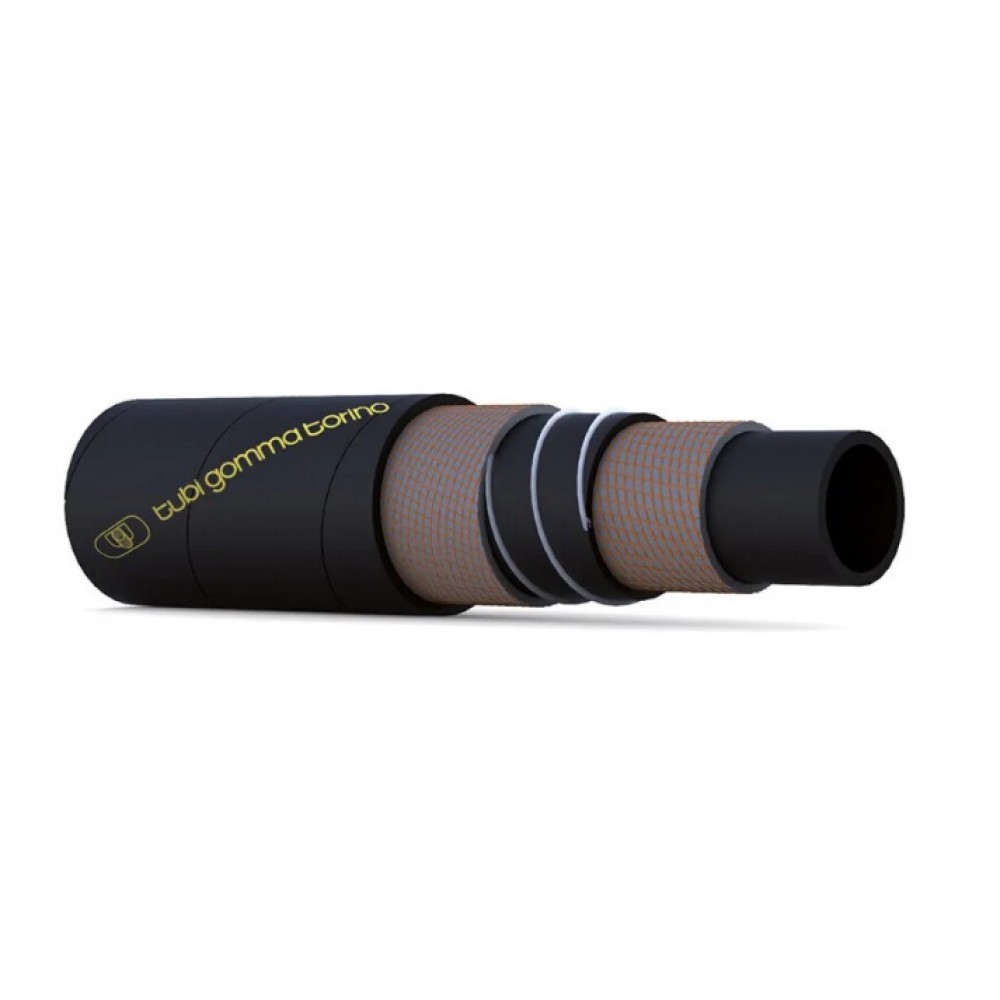

ПРИМЕНЕНИЕ: Напорно-всасывающий рукав для для подачи сжиженного газа EN 1762 TYPE SD
ВНУТРЕННИЙ СЛОЙ: Токопроводящая NBR резина, гладкий, черного цвета
УСИЛЕНИЕ: Усиленная синтетическая оплетка со спиралью из стальной проволоки
НАРУЖНЫЙ СЛОЙ: CR(хлоропрен) резина, перфорированная, огнеупорная и антистатическая (R<106 Oм/м), тканевидная, гладкий, черного цвета, устойчивый к химическому и климатическому воздействию
РАБОЧАЯ ТЕМПЕРАТУРА: -30°C +70°C
РАЗРЕШЕНИЕ/СТАНДАРТ: EN 1762 ТИП SD / TRbF
Технические характеристики
| Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Наружный диаметр, дюйм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Разрывное давление, bar | Разрывное давление, psi | Минимальный радиус изгиба, мм | Вакуум, Bar | Длина бухты, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 1/2 | 23 | 29/32 | 0,44 | 25 | 375 | 100 | 1500 | 55 | 0,9 | 40 |
| 16 | 5/8 | 26 | 1 1/32 | 0,52 | 25 | 375 | 100 | 1500 | 75 | 0,9 | 40 |
| 19 | 3/4 | 31 | 1 7/32 | 0,68 | 25 | 375 | 100 | 1500 | 100 | 0,9 | 40 |
| 25 | 1 | 38 | 1 1/2 | 0,90 | 25 | 375 | 100 | 1500 | 140 | 0,9 | 40/45/50 |
| 32 | 1 1/4 | 45 | 1 25/32 | 1,18 | 25 | 375 | 100 | 1500 | 190 | 0,9 | 40/45/50 |
| 38 | 1 1/2 | 52 | 2 3/64 | 1,50 | 25 | 375 | 100 | 1500 | 200 | 0,9 | 40/45/50 |
| 51 | 2 | 67 | 2 41/64 | 2,20 | 25 | 375 | 100 | 1500 | 280 | 0,9 | 40/45/50 |
| 63,5 | 2 1/2 | 81 | 3 3/16 | 2,90 | 25 | 375 | 100 | 1500 | 380 | 0,7 | 40/61 |
| 76 | 3 | 94 | 3 45/64 | 3,58 | 25 | 375 | 100 | 1500 | 460 | 0,7 | 40/61 |
| 102 | 4 | 120 | 4 23/32 | 4,56 | 25 | 375 | 100 | 1500 | 625 | 0,7 | 40/61 |
