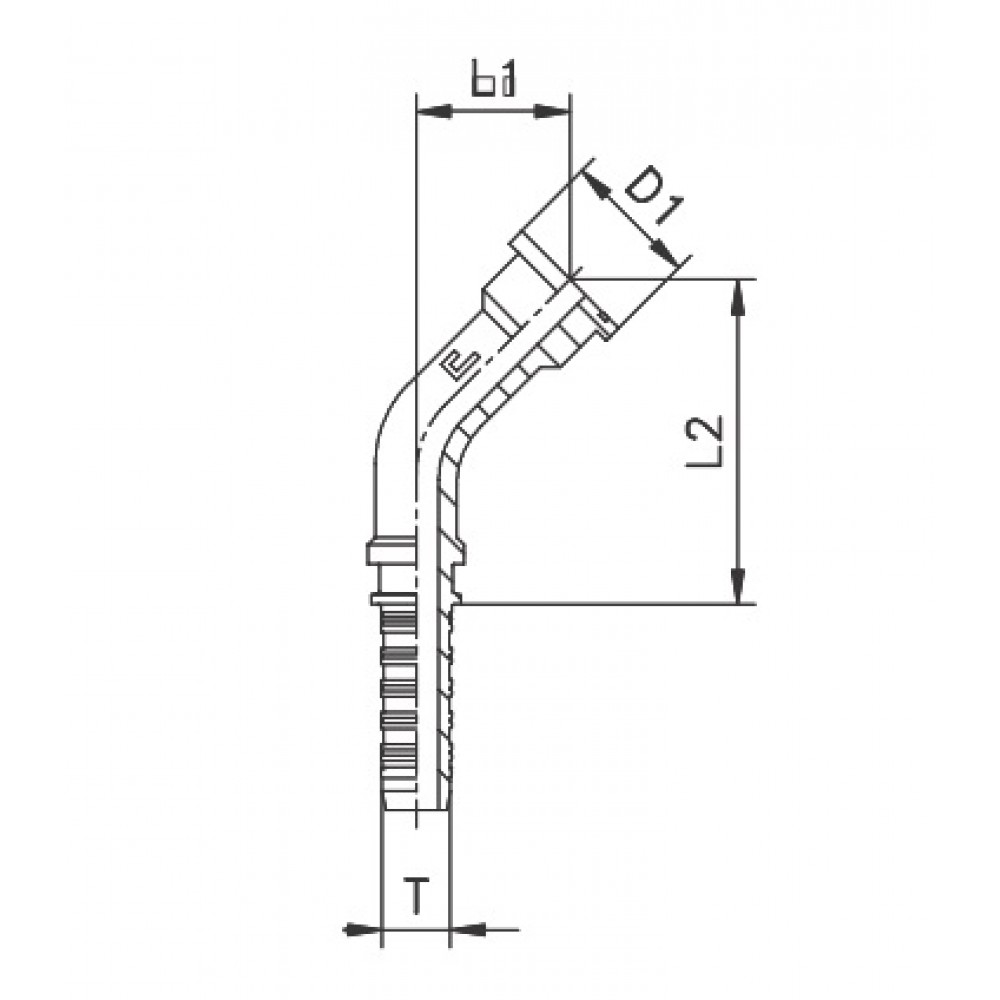

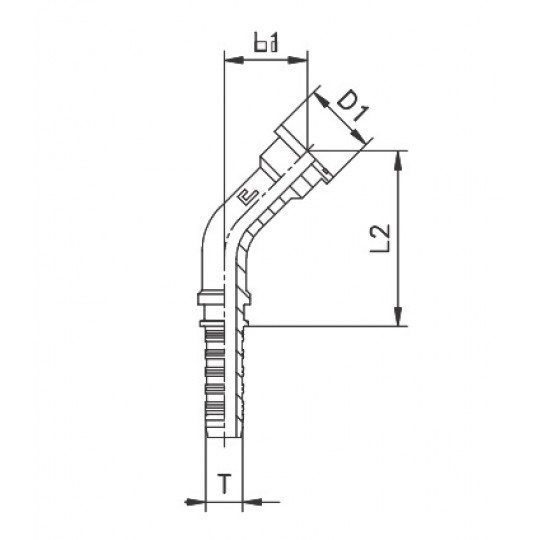

Фланец 45° SFS серия 6000 PSI - SAE J518
Технические характеристики
| Внутренний диаметр рукава | Диаметр фланца | D1 | L1 | L2 | PN (бар) | ||
|---|---|---|---|---|---|---|---|
| DN | DASH | Дюйм | |||||
| 12 | -8 | 1/2 | 1/2 | 31,8 | 21,5 | 62,5 | 415 |
| 12 | -8 | 1/2 | 3/4 | 41,3 | 27 | 68 | 415 |
| 16 | -10 | 5/8 | 3/4 | 41,3 | 27 | 73 | 350 |
| 19 | -12 | 3/4 | 3/4 | 41,3 | 30,5 | 84,5 | 350 |
| 19 | -12 | 3/4 | 1 | 47,6 | 34,5 | 88,5 | 350 |
| 25 | -16 | 1 | 1 | 47,6 | 33 | 106 | 280 |
| 25 | -16 | 1 | 1 1/4 | 54 | 38 | 111 | 280 |
| 31 | -20 | 1 1/4 | 1 1/4 | 54 | 41 | 128 | 210 |
| 31 | -20 | 1 1/4 | 1 1/2 | 63,5 | 47 | 134 | 210 |
| 38 | -24 | 1 1/2 | 1 1/2 | 63,5 | 50,5 | 165 | 185 |
| 38 | -24 | 1 1/2 | 2 | 79,4 | 61,5 | 176,5 | 185 |
| 51 | -32 | 2 | 2 | 79,4 | 64 | 219,5 | 165 |
