Параметры
Тип: Экстремальные рукава
Темп. диапазон : -55 °С / +135 °С
Макс. раб. темп. : 150 °С

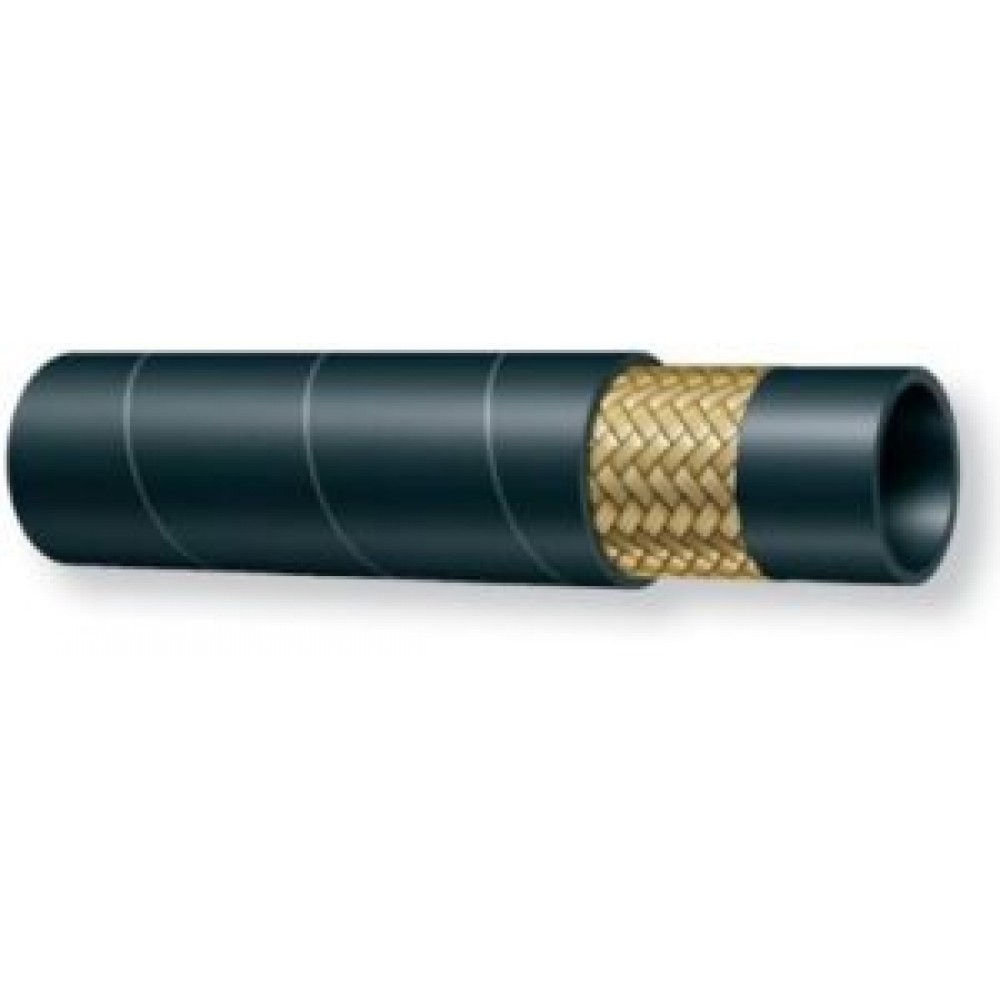

Усиление: 1 слой стальной проволочной оплетки
Соотв. нормам: EN853 1SN - SAE 100 R1AT - ISO 14361 1SN/R1AT
Внутренний слой: Маслостойкая синтетическая резина
Наружний слой: Синтетическая резина, стойкая
Сертификаты соответствия: ABS; DNV-GL; CU-TR; LR; MSHA
Основные характеристики
- Широкий температурный диапазон
- Максимальное рабочее давление по EN/DIN и обновленному SAE
- Высокая стойкость к озону
- Высочайшее сопротивления к ультрафиолетовому излучение
- Высокая стойкость к старению
Сфера применения и жидкости для использования
- Гидравлические линии низкого и среднего давления в экстремальных температурных условиях (литейные цеха, компрессоры, гидравлические системы в отсеках двигателя и т.д.)
- Минеральные масла, масла на основе гликоля и полигликоля, трансмиссионные масла, воздух с масляными парами, масла на основе водянистых эмульсий (до 100°С)
Примечание (!)
- При работе с сжатым воздухом требуется надавливание штифтом и дополнительные предохранительные устройства
- Рукав не подходит для применения при высоких температурах воды
- Рукав не спроектирован и не одобрен для применений на железнодорожном и/или мобильном оборудовании (для пневматического тормоза)
Технические данные
| Код | Ø внутр. | Ø мет. | Ø нар. | P раб. | P разр. | R изгиба | Вес | |
|---|---|---|---|---|---|---|---|---|
| DN | in | mm | mm | bar | bar | mm | g/m | |
 |
 |
 |
 |
 |
 |
 |
||
| H01058006 | 6 | 1/4" | 11,0 | 13,4 | 225 | 1000 | 100 | 240 |
| H01058008 | 8 | 5/16" | 12,6 | 15,0 | 215 | 900 | 114 | 280 |
| H01058010 | 10 | 3/8" | 15,0 | 17,3 | 180 | 800 | 127 | 235 |
| H01058012 | 12 | 1/2" | 18,1 | 20,5 | 160 | 680 | 178 | 430 |
| H01058016 | 16 | 5/8" | 21,3 | 23,5 | 130 | 600 | 200 | 500 |
| H01058019 | 19 | 3/4" | 25,2 | 27,7 | 105 | 500 | 240 | 683 |
