Параметры
Темп. диапазон: -50°С / +135 °С
Макс. раб. темп.: +150 °С

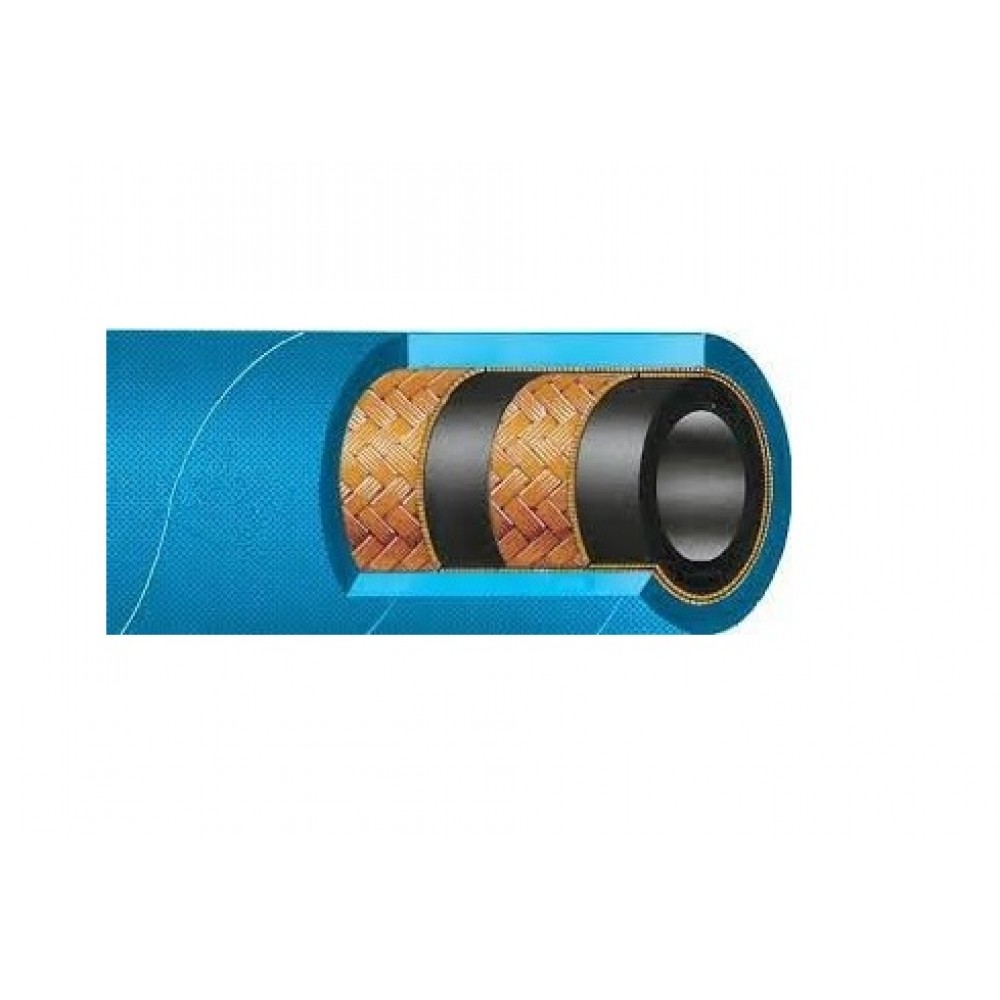

Усиление: 2 слоя высокопрочной стальной оплетки
Соотв. нормам: DIN EN 853 2 SN, TS 6387 EN 853 2 SN, SAE 100 R2 AT - R2 ATS / ISO 1436:2009, ISO 1307.
Внутренний слой: специальная синтетическая резина, стойкая к гидравлическим маслам при высокой температуре
Наружный слой: специальная синтетическая резина, стойкая к маслам, истиранию и атмосферным условиям
Сфера применения и жидкости для использования
- Рукав для гидравлических систем среднего и низкого давления в горнодобывающей промышленности, в компрессорах, где температура не превышает +150°С
Технические данные
| Ø внутр. | Ø мет. | Ø нар. | P раб. | P разр. | R изгиба | Вес | ||
|---|---|---|---|---|---|---|---|---|
| DN | mm | mm | bar | bar | mm | g/m | ||
 |
 |
 |
 |
 |
 |
 |
||
| 5 | 11,1 | 13,3 | 415 | 1650 | 90 | 310 | ||
| 6 | 12,8 | 15,0 | 400 | 1600 | 100 | 390 | ||
| 8 | 14,3 | 16,5 | 350 | 1400 | 115 | 455 | ||
| 10 | 16,7 | 18,9 | 330 | 1320 | 130 | 565 | ||
| 13 | 19,8 | 22,2 | 275 | 1100 | 180 | 665 | ||
| 16 | 22,9 | 25,2 | 250 | 1000 | 200 | 780 | ||
| 20 | 26,9 | 29,2 | 215 | 850 | 240 | 965 | ||
| 25 | 34,8 | 37,2 | 165 | 650 | 300 | 1360 | ||
| 32 | 44,3 | 47,3 | 125 | 500 | 420 | 2075 | ||
| 40 | 50,7 | 53,7 | 90 | 360 | 500 | 2390 | ||
| 50 | 63,5 | 66,7 | 78 | 310 | 630 | 3060 | ||
| 63 | 75,8 | 79,3 | 69 | 276 | 760 | 3870 | ||
| 76 | 87,8 | 91,3 | 50 | 200 | 900 | 4160 | ||
