Параметры
Тип: Экстремальные рукаваТемп. диапазон : -55 °С / +135 °С
Макс. раб. темп. : 150 °С

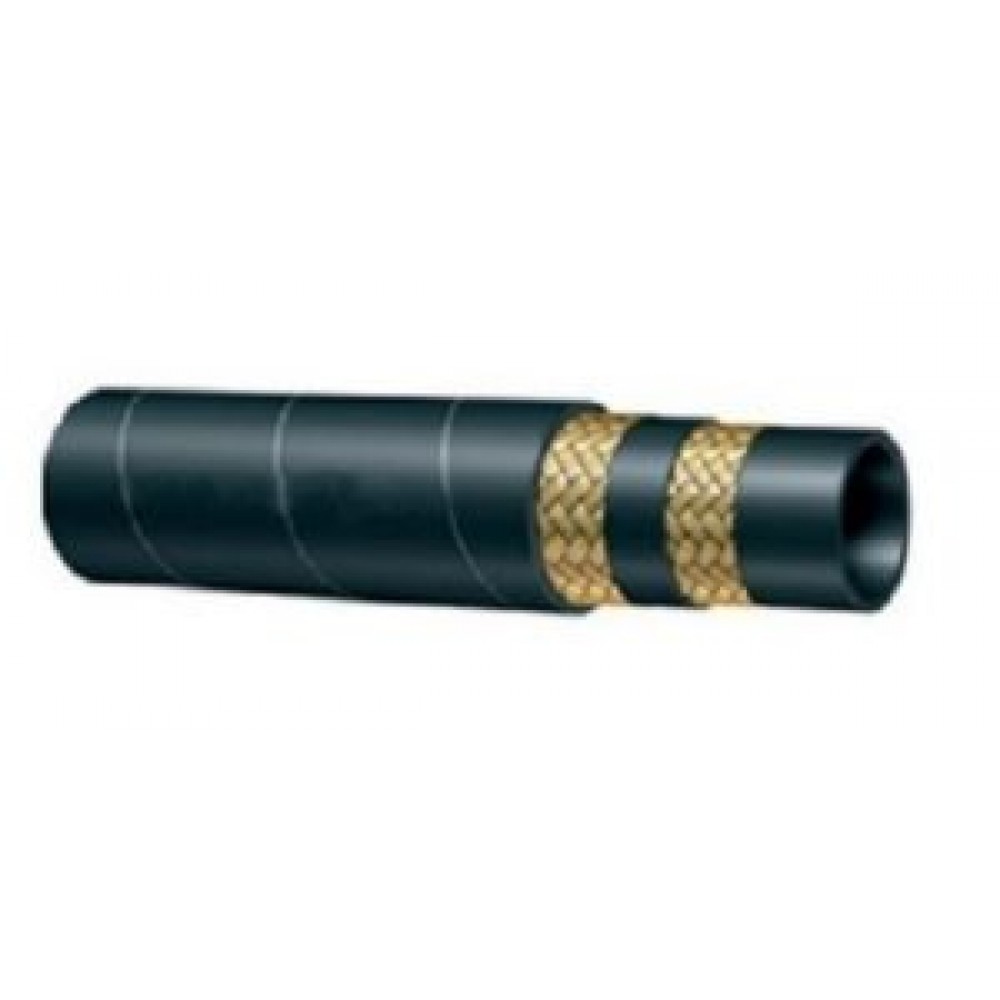

Усиление: 2 слоя стальной проволочной оплетки
Соотв. нормам: EN853 2SN - SAE 100 R2AT - ISO
Внутренний слой: Маслостойкая синтетическая резина
Наружный слой: Синтетическая резина c высокой стойкостью к атмосферному воздействию
Сертификаты соответствия: ABS; BV; BV MED; DNV-GL; CU-TR; LR; MSHA; DIN 5510-2
Основные характеристики
- Широкий температурный диапазон
- Максимальное рабочее давление по EN/DIN и обновленному SAE
- Высокая стойкость к озону
- Высочайшее сопротивления к ультрафиолетовому излучение
- Высокая стойкость к старению
Сфера применения и жидкости для использования
- Гидравлические линии среднего и высокого давления в экстремальных температурных условиях (литейные цеха, компрессоры, гидравлические системы в отсеках двигателя и т.д.)
- Минеральные масла, масла на основе гликоля и полигликоля, трансмиссионные масла, воздух с масляными парами, масла на основе водянистых эмульсий (до 100°С)
Примечание (!)
- При работе с сжатым воздухом требуется надавливание штифтом и дополнительные предохранительные устройства
- Рукав не подходит для применения при высоких температурах воды
- Рукав не спроектирован и не одобрен для применений на железнодорожном и/или мобильном оборудовании (для пневматического тормоза)
Технические данные
| Код | Ø внутр. | Ø мет. | Ø нар. | P раб. | P разр. | R изгиба | Вес | |
|---|---|---|---|---|---|---|---|---|
| DN | in | mm | mm | bar | bar | mm | g/m | |
 |
 |
 |
 |
 |
 |
 |
||
| H0106006 | 6 | 1/4" | 12,7 | 14,9 | 400 | 1725 | 100 | 390 |
| H0106008 | 8 | 5/16" | 14,3 | 16,5 | 350 | 1480 | 114 | 435 |
| H0106010 | 10 | 3/8" | 16,7 | 19,0 | 330 | 1400 | 127 | 530 |
| H0106012 | 12 | 1/2" | 19,8 | 22,0 | 275 | 1200 | 178 | 640 |
| H0106016 | 16 | 5/8" | 23,0 | 25,2 | 250 | 1020 | 200 | 760 |
| H0106019 | 19 | 3/4" | 27,0 | 29,0 | 215 | 900 | 240 | 940 |
