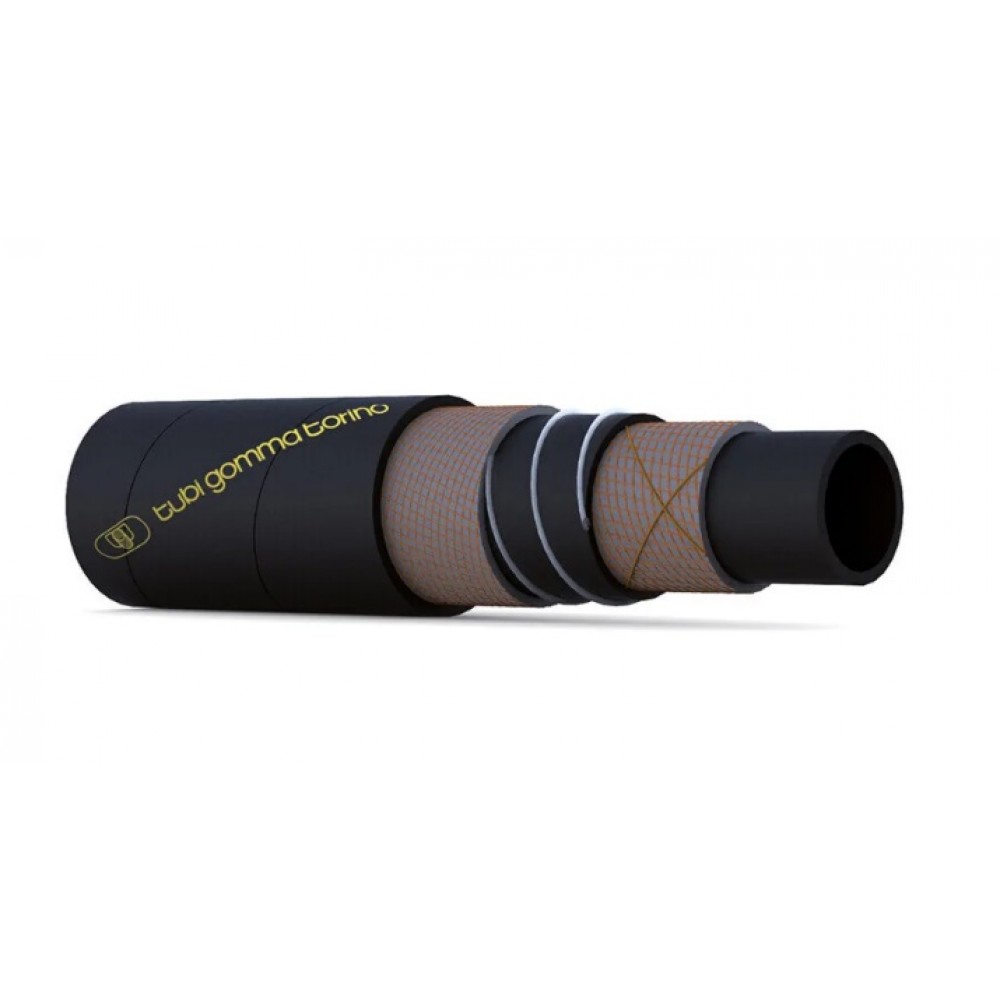

Напорно-всасывающий рукав для нефтепродуктов
ПРИМЕНЕНИЕ
Напорно-всасывающий рукав для неочищенной нефти, смешанного топлива, с ароматическим содержанием до 50%, применяется на морских и наземных буровых установках
ВНУТРЕННИЙ СЛОЙ: NBR резина, гладкий, черного цвета
УСИЛЕНИЕ: Усиленная синтетическая оплетка, со спиралью из стальной проволоки и с двумя медными перекрестными проволоками для электрического заземления рукава
НАРУЖНЫЙ СЛОЙ: CR (хлопрен) резина тканевидная , гладкий, черного цвета, устойчивый к огню, климатическим воздействиям, морской воде, маслу
РАБОЧАЯ ТЕМПЕРАТУРА: -30°C +100°C
Дополнительно можно запросить другие размеры и рабочее давление. Техническая информация, состав и структура резины могут быть изменены без уведомления.
Технические характеристики
| Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Наружный диаметр, дюйм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Разрывное давление, bar | Разрывное давление, psi | Минимальный радиус изгиба, мм | Вакуум, Bar | Длина бухты, м |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 76 | 3 | 89 | 3 1/2 | 2,59 | 10 | 150 | 40 | 600 | 280 | 0,9 | 60 |
| 102 | 4 | 119 | 4 11/16 | 4,42 | 10 | 150 | 40 | 600 | 510 | 0,9 | 60 |
| 127 | 5 | 145 | 5 45/64 | 6,00 | 10 | 150 | 40 | 600 | 635 | 0,9 | 60 |
| 152 | 6 | 172 | 6 49/64 | 8,23 | 10 | 150 | 40 | 600 | 760 | 0,7 | 60 |
| 203 | 8 | 230 | 9 1/16 | 14,60 | 10 | 150 | 40 | 600 | 1220 | 0,7 | 40 |
| 254 | 10 | 287 | 11 19/64 | 22,80 | 10 | 150 | 40 | 600 | 1525 | 0,5 | 20 |
| 302 | 12 | 333 | 13 7/64 | 25,60 | 10 | 150 | 40 | 600 | 1815 | 0,5 | 12 |
