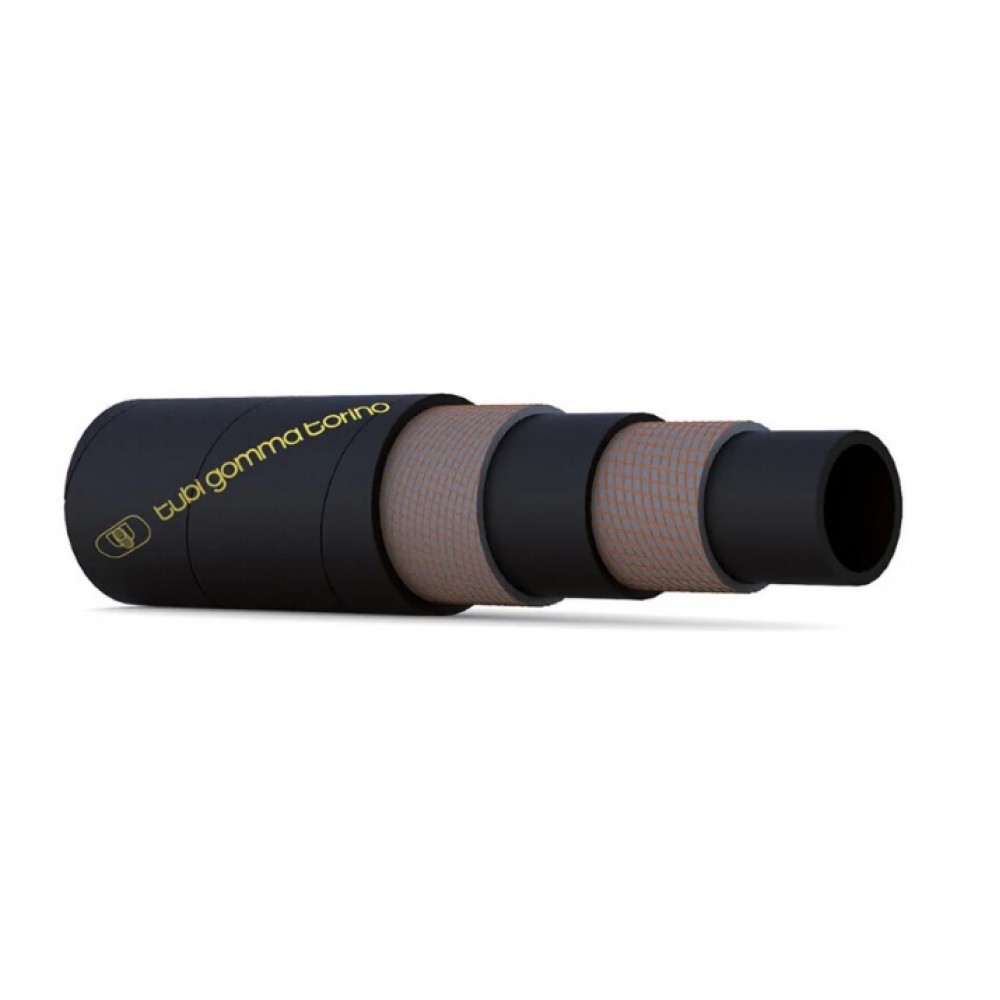

ПРИМЕНЕНИЕ: Рукав для подачи сжиженного газа EN 1762 TYPE D
ВНУТРЕННИЙ СЛОЙ: Токопроводящая NBR резина, гладкий, черного цвета
УСИЛЕНИЕ: Усиленная синтетическая оплетка
НАРУЖНЫЙ СЛОЙ: CR(хлоропрен) резина, перфорированная, огнеупорная и антистатическая (R<106 Oм/м), тканевидная, гладкий, черного цвета, устойчивый к химическому и климатическому воздействию
РАБОЧАЯ ТЕМПЕРАТУРА: -30°C +70°C
РАЗРЕШЕНИЕ/СТАНДАРТ: EN 1762 ТИП D / TRbF
Технические характеристики
| Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Наружный диаметр, дюйм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Разрывное давление, bar | Разрывное давление, psi | Минимальный радиус изгиба, мм | Длина бухты, м |
|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 1/2 | 23 | 29/32 | 0,39 | 25 | 375 | 100 | 1500 | 100 | 40 |
| 16 | 5/8 | 26 | 1 1/32 | 0,47 | 25 | 375 | 100 | 1500 | 120 | 40 |
| 19 | 3/4 | 31 | 1 7/32 | 0,63 | 25 | 375 | 100 | 1500 | 160 | 40 |
| 25 | 1 | 38 | 1 1/2 | 0,84 | 25 | 375 | 100 | 1500 | 200 | 40/45/50 |
| 32 | 1 1/4 | 45 | 1 25/32 | 1,05 | 25 | 375 | 100 | 1500 | 250 | 40/45/50 |
| 38 | 1 1/2 | 52 | 2 3/64 | 1,20 | 25 | 375 | 100 | 1500 | 320 | 40/45/50 |
| 51 | 2 | 67 | 2 41/64 | 1,83 | 25 | 375 | 100 | 1500 | 400 | 40/45/50 |
| 63,5 | 2 1/2 | 81 | 3 3/16 | 2,50 | 25 | 375 | 100 | 1500 | 550 | 40/61 |
| 76 | 3 | 94 | 3 45/64 | 3,02 | 25 | 375 | 100 | 1500 | 650 | 40/61 |
| 102 | 4 | 120 | 4 23/32 | 3,86 | 25 | 375 | 100 | 1500 | 800 | 40/61 |
