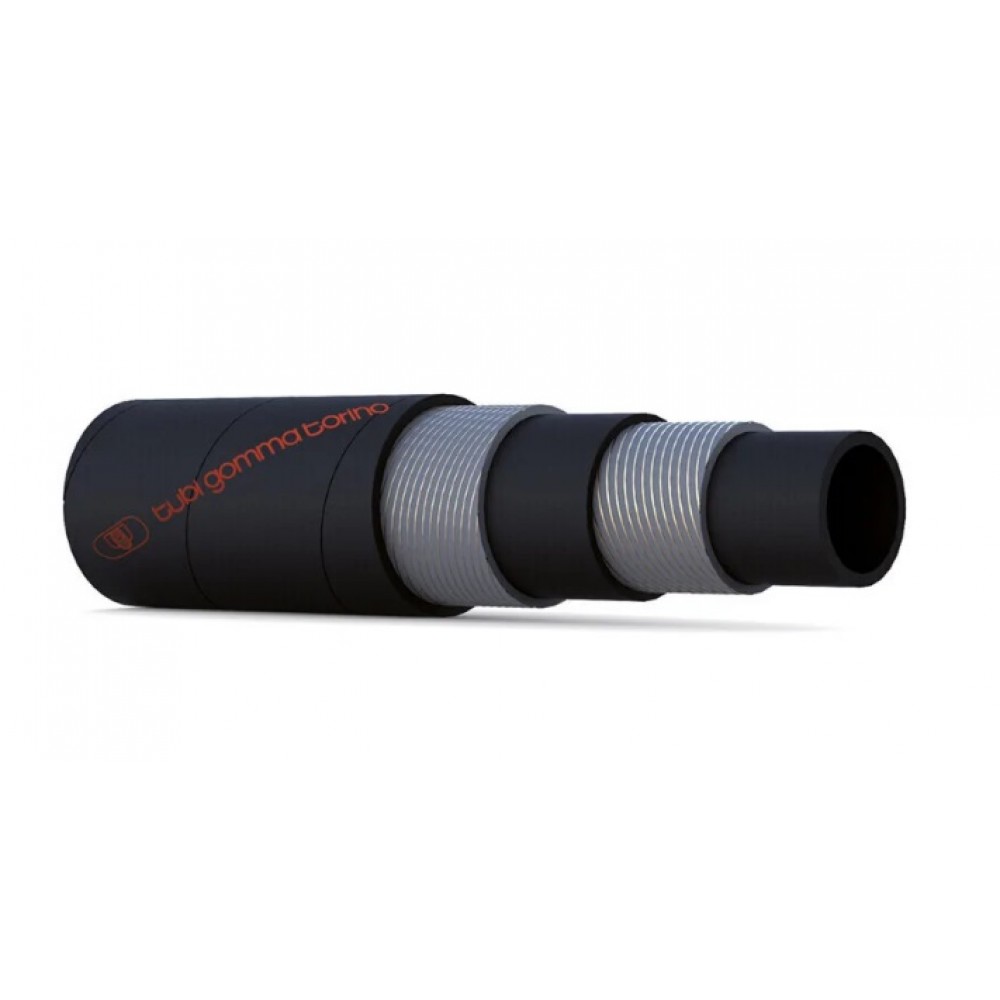

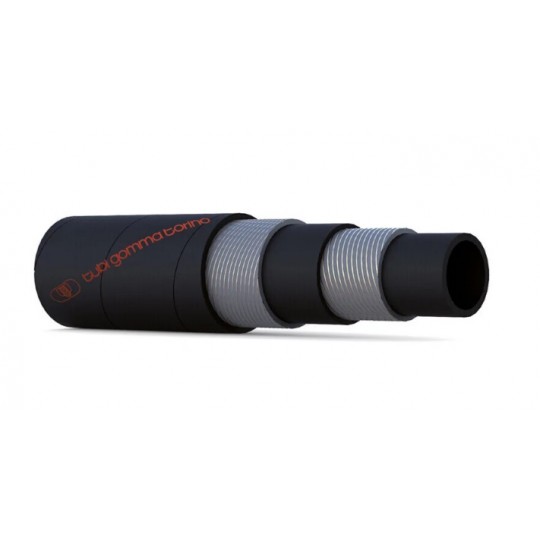

Рукав для пара, P = 17 Bar, проволочное усиление BS 5342-2A
ПРИМЕНЕНИЕ
Рукав для подачи пара под высоким давлением. Удобен при паровой чистке в резервуарах, баках, трубопроводах в нефтехимической промышленности
ВНУТРЕННИЙ СЛОЙ: EPМ резина, гладкий, черного цвета
УСИЛЕНИЕ: Усиленная стальная проволочная оплетка
НАРУЖНЫЙ СЛОЙ: EPM резина тканевидная, гладкий, черного цвета, устойчивый к истиранию и климатическому воздействию
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C +210°C, кратковременно до 232°C
РАЗРЕШЕНИЕ/СТАНДАРТ: BS 5342 :85 ТИП 2 Класс A
Технические характеристики
| Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Наружный диаметр, дюйм | Вес, кг/м | Рабочее давление, bar | Рабочее давление, psi | Разрывное давление, bar | Разрывное давление, psi | Минимальный радиус изгиба, мм | Длина бухты, м |
|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 1/2 | 25 | 1 | 0,53 | 17 | 255 | 170 | 2550 | 120 | 40/61 |
| 16 | 5/8 | 28 | 1 7/64 | 0,60 | 17 | 255 | 170 | 2550 | 155 | 40/61 |
| 19 | 3/4 | 32 | 1 1/4 | 0,76 | 17 | 255 | 170 | 2550 | 185 | 40/61 |
| 25 | 1 | 38 | 1 1/2 | 0,98 | 17 | 255 | 170 | 2550 | 240 | 40/61 |
| 32 | 1 1/4 | 46 | 1 13/16 | 1,29 | 17 | 255 | 170 | 2550 | 330 | 40/61 |
| 38 | 1 1/2 | 54 | 2 1/8 | 1,76 | 17 | 255 | 170 | 2550 | 390 | 40/61 |
| 51 | 2 | 67 | 2 41/64 | 2,18 | 17 | 255 | 170 | 2550 | 520 | 40/61 |
| 63 | 2 1/2 | 83 | 3 15/64 | 3,40 | 17 | 255 | 170 | 2550 | 640 | 40/61 |
| 76 | 3 | 96 | 3 25/32 | 4,35 | 17 | 255 | 170 | 2550 | 745 | 40/61 |
| 102 | 4 | 124 | 4 7/8 | 7,00 | 17 | 255 | 170 | 2550 | 990 | 40/61 |
