Нам поступил заказ на поставку рукавов на металлургическое производство. Рукава предназначаются для охлаждения кабелей питания в доменной печи, поскольку наружная температура достигает +500⁰С, то кабели прокладывают в специальном рукаве, в который заливается вода для их охлаждения.

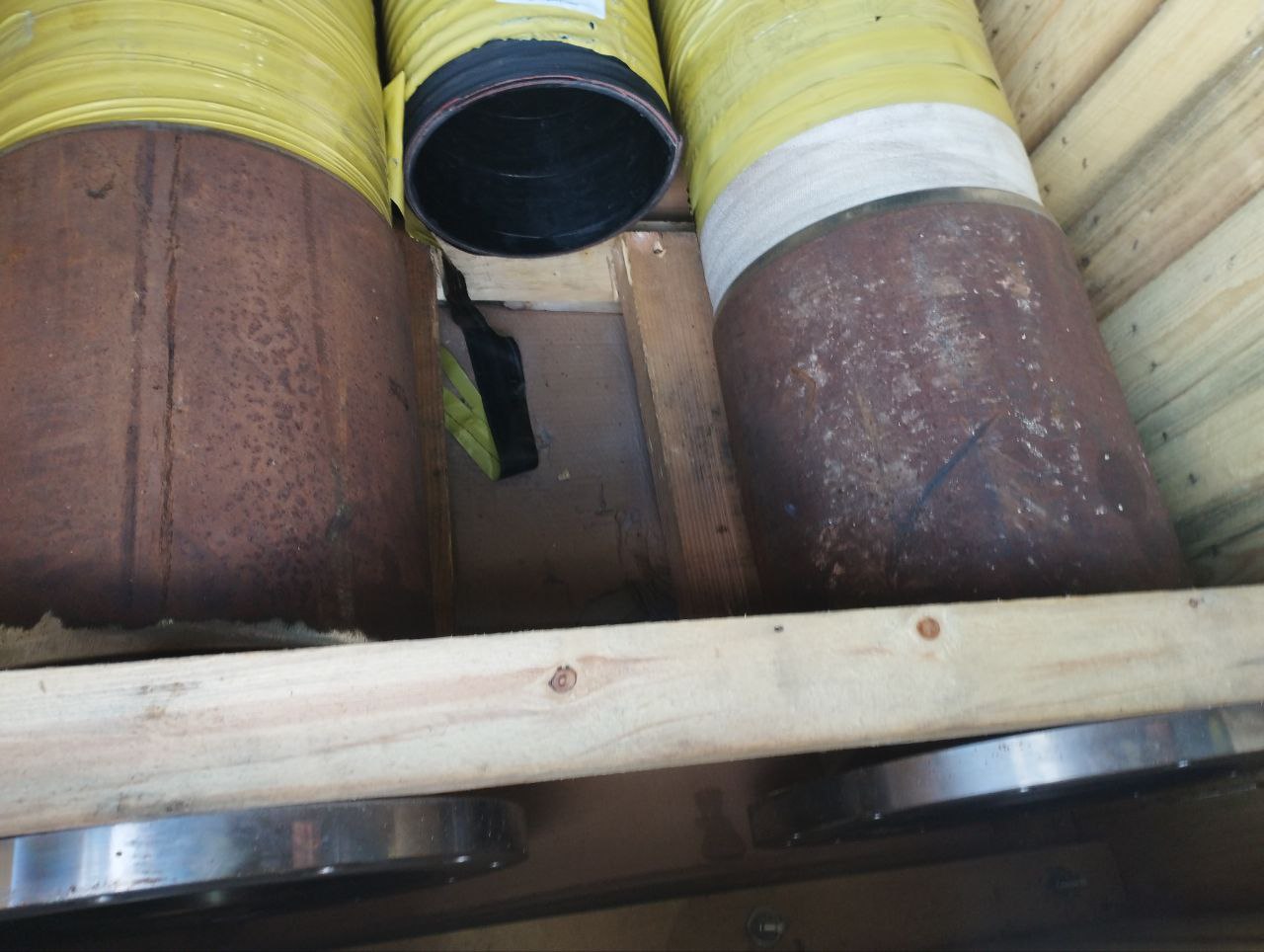

Необходимы были напорно-всасывающие рукава на очень высокую наружную температуру и внутреннюю до +100⁰С, с рабочим давлением 20 Bar, внутренним диаметром 305мм, длина рукава 13м. Изначально запрос был на установку концевой арматуры методом опрессовки, но оценив где будут установлены рукава наши технические специалисты провели совещание со специалистами завода-изготовителя промышленных рукавов в Италии Tubi Gomma Torino, с которым мы имеем теплые партнерские отношения. Было принято решение предложить заказчику вариант вулканизации фланцев, т.к. эта конструкция более надежна при большой нагрузке на подвешенный рукав, в котором находится тонна воды. Заказчик взвесил все аргументы и дал свое согласие.
Поскольку данная позиция не является стандартной, то нами был за основу взят рукав Calorglass 20 500 FV.

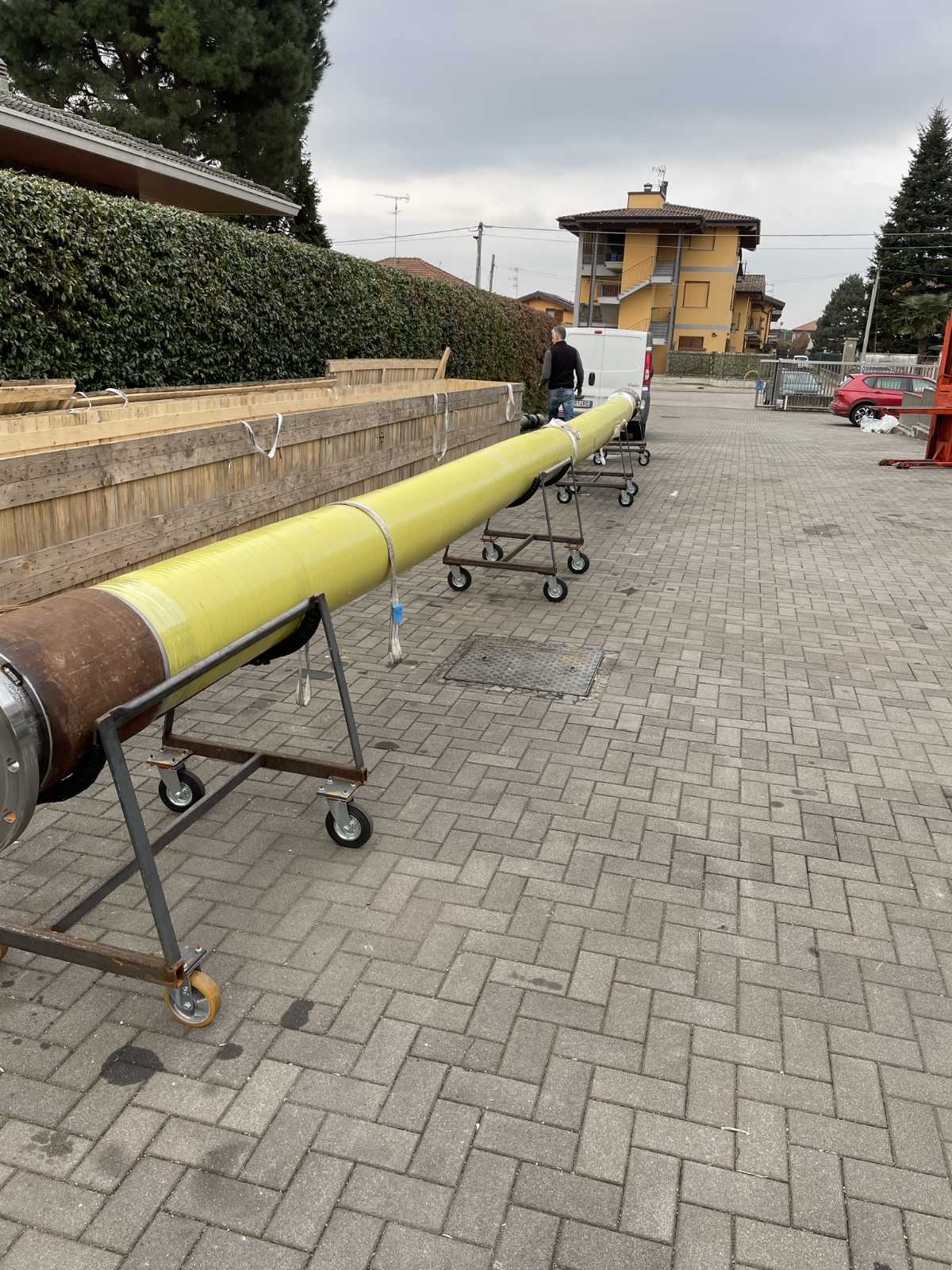

К этой модели рукава добавлена стальная спираль для работы на всасывание. Наши специалисты подготовили чертежи, согласовали с заказчиком и заводом-изготовителем. Получился новый продукт, подходящий для заказчика.
Внутренний слой рукава изготовлен из EPDМ резины, которая имеет хорошую прочность на растяжение и отличную устойчивость к выветриванию, озону и химикатам, высокотемпературную стойкость для воды до +150⁰С.
Наружный слой выполнен из оплетки из стекловолокна, завулканизированной со слоем черной EPDM резины, жароупорной, стойкой к расплавленным материалам. Данный слой выдерживает температуру до +530⁰С, не токопроводящий.
Как итог, для поставки данных рукавов нами была изучена технология установки и работы рукавов на производстве заказчика, предложен иной вариант исполнения монтажа концевой арматуры к рукавам, разработаны чертежи для дальнейшего изготовления на заводе в Италии.

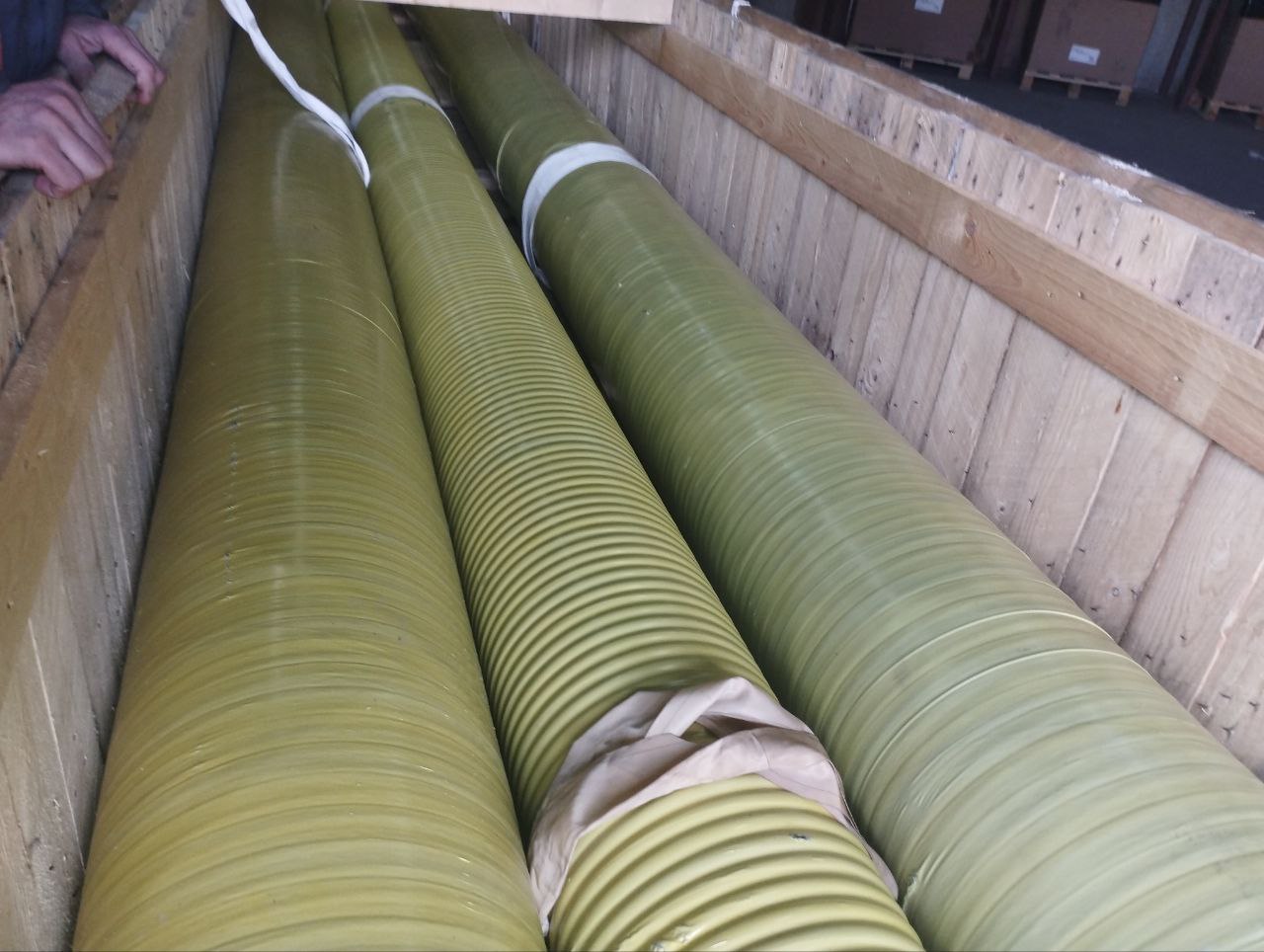

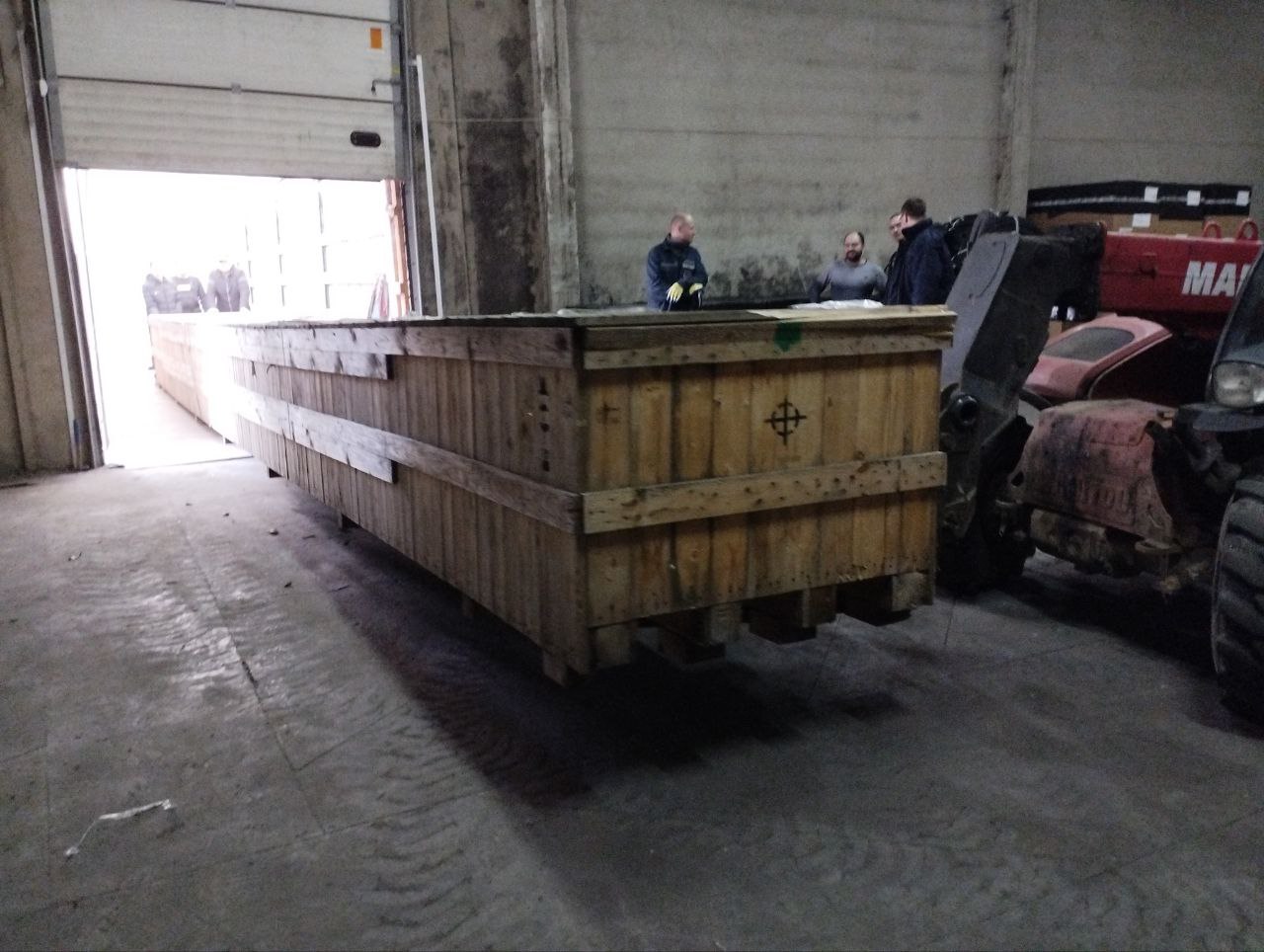

Поставка этих рукавов осуществлялась в деревянном ящике для сохранения их целостности.
